Čo je HDMI
Pridané 27.09.2021 06:57:58 Počet zobrazení 4043
HDMI je dnes najpoužívanejšie rozhranie na prenos digitálneho obrazu a zvuku medzi televízormi, monitormi, konzolami, počítačmi a ďalšou elektronikou. V článku vysvetlíme rozdiely medzi HDMI 1.4, 2.0, 2.1 a 2.2, ako vybrať správny kábel, čo znamená ARC a eARC a ako riešiť najčastejšie problémy.
HDMI patrí medzi najpoužívanejšie rozhrania na prenos digitálneho obrazu a zvuku. Nájdete ho na televízoroch, monitoroch, herných konzolách, počítačoch, notebookoch, projektoroch, prehrávačoch, soundbaroch aj AV receiveroch.
Jeho hlavnou výhodou je, že jediným káblom dokáže prenášať obraz, zvuk a ďalšie informácie medzi zariadeniami.

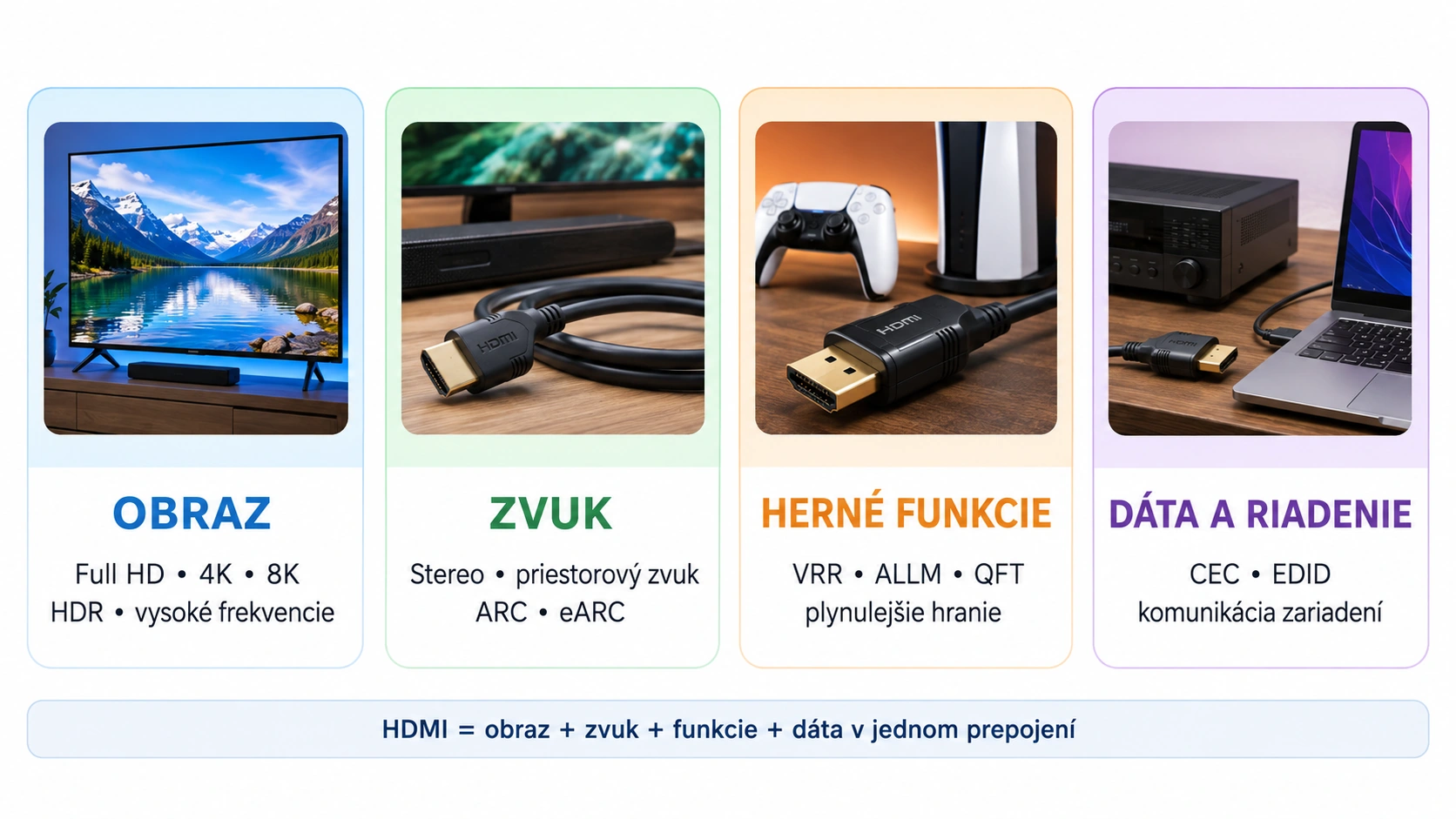

Čo HDMI prenáša?
HDMI znamená High-Definition Multimedia Interface. Jedným káblom dokáže preniesť obraz, zvuk, herné funkcie aj riadiace informácie medzi zariadeniami.
Full HD, 4K, 8K, HDR a vysoké obnovovacie frekvencie.
Stereo aj viac-kanálový zvuk a moderné priestorové audio formáty.
VRR, ALLM, QFT a ďalšie funkcie pre moderné konzoly a herné PC.
CEC, EDID a ďalšie údaje potrebné na komunikáciu zariadení.

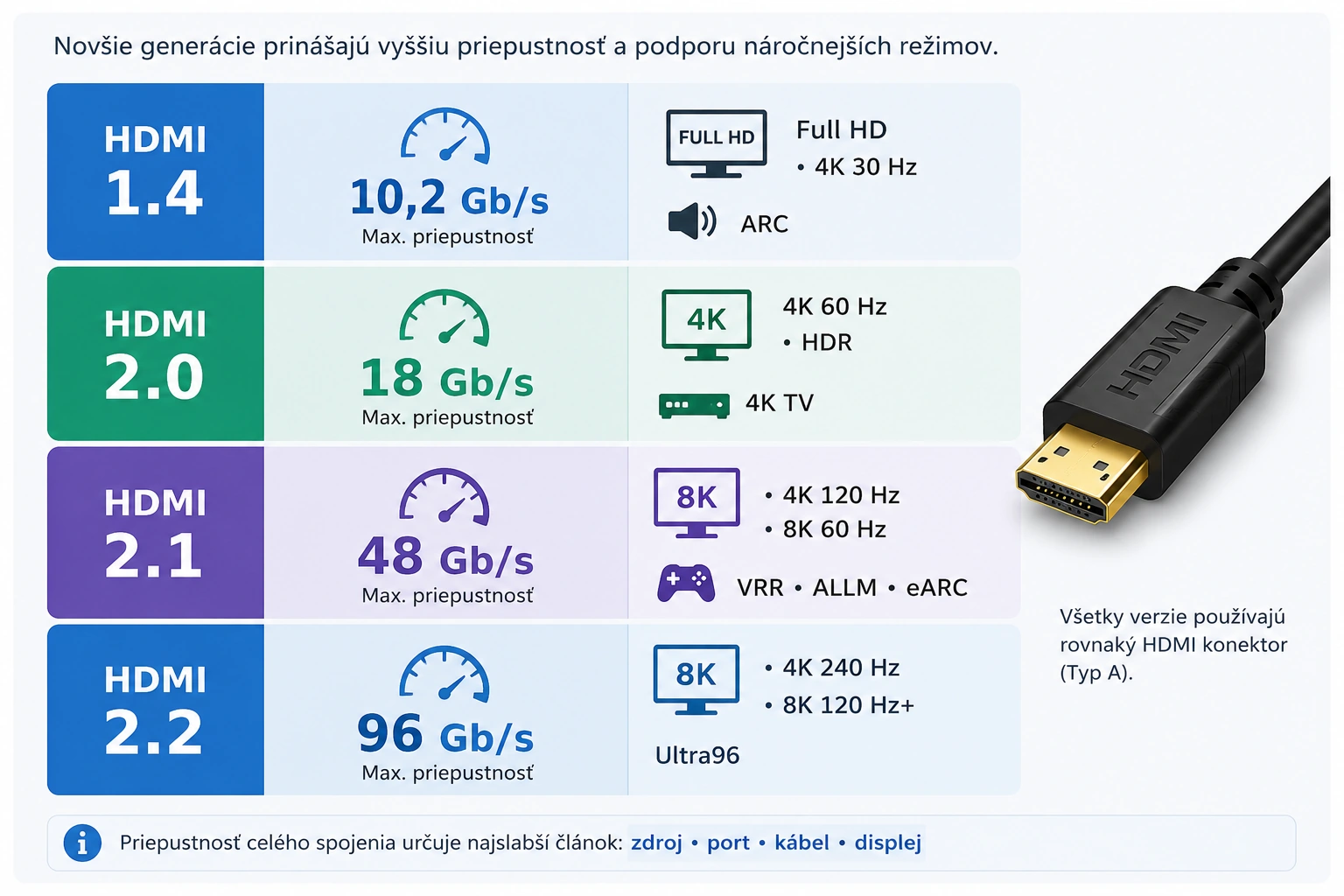

HDMI 1.4, 2.0, 2.1 a 2.2 – aký je rozdiel?
Jednotlivé generácie HDMI sa líšia hlavne maximálnou priepustnosťou a tým, aké rozlíšenia, obnovovacie frekvencie a ďalšie funkcie dokážu podporovať.
| HDMI | Max. priepustnosť | Praktický príklad |
|---|---|---|
| 1.4 | 10,2 Gb/s | Full HD, 4K pri nižších frekvenciách, ARC |
| 2.0 | 18 Gb/s | 4K 60 Hz, HDR |
| 2.1 | 48 Gb/s | 4K 120 Hz, 8K, VRR, ALLM, eARC |
| 2.2 | až 96 Gb/s | 4K 240 Hz, 8K 120 Hz a ďalšie náročné režimy |

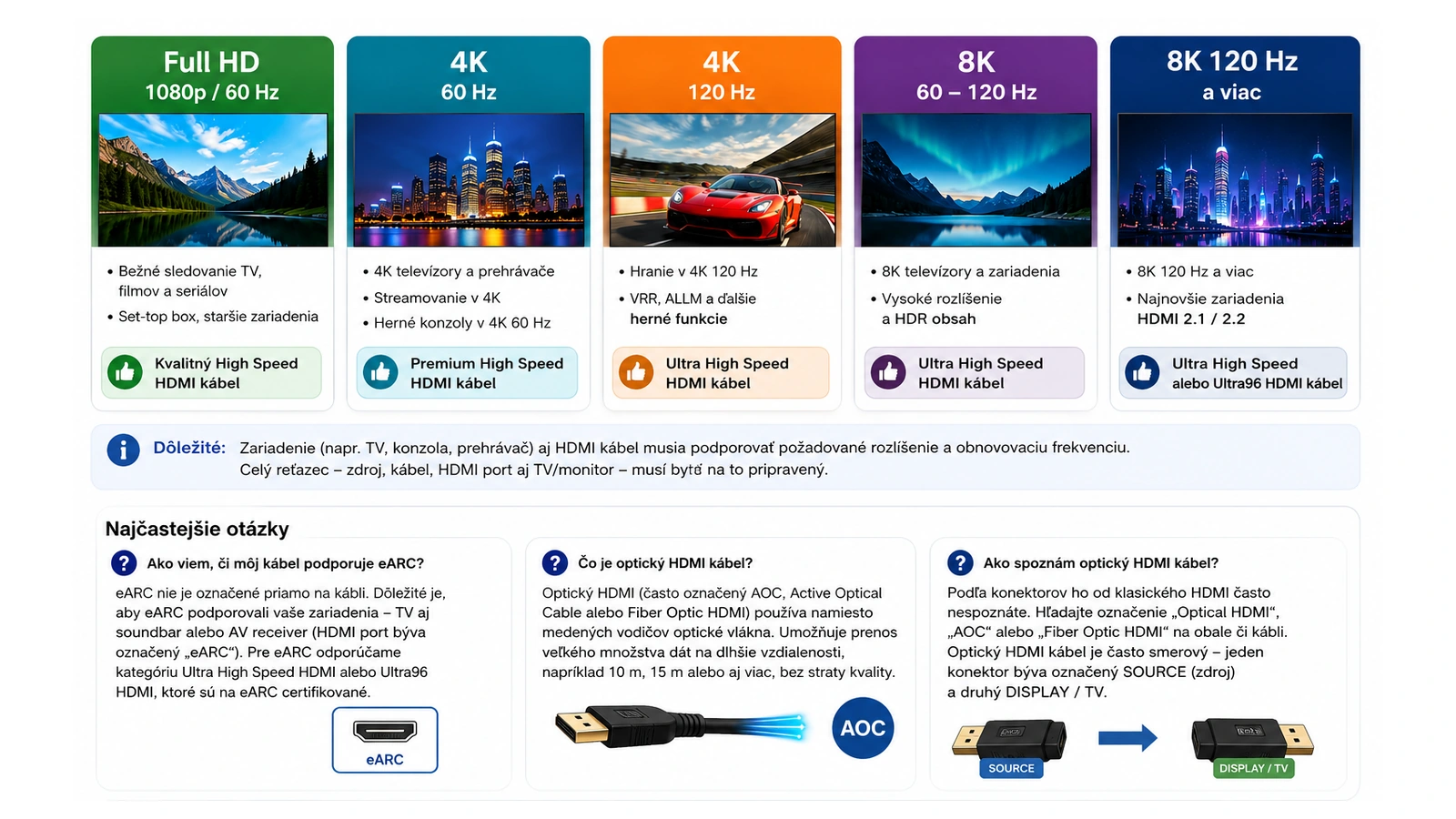

Aký HDMI kábel potrebujem?
Pre bežného používateľa je jednoduchšie nezačínať otázkou „aké mám rozlíšenie a frekvenciu?“, ale otázkou čo vlastne chcem prepojiť.
1. Čo chcete prepojiť?
Najskôr si povedzte, medzi akými zariadeniami kábel potrebujete. Napríklad TV a set-top box, TV a hernú konzolu, notebook a monitor alebo TV a soundbar.
2. Ak máte bežnú TV a pozeráte televíziu alebo filmy
Na klasický set-top box, starší notebook, prehrávač alebo bežnú Full HD/4K televíziu vám vo väčšine prípadov postačí kvalitný HDMI kábel určený pre 4K.
3. Ak pripájate novšiu hernú konzolu alebo herný počítač
Pri PlayStation 5, Xbox Series X alebo výkonnom PC už odporúčame HDMI kábel pre 4K pri 120 Hz, teda Ultra High Speed HDMI. Takýto kábel má dostatočnú rezervu aj pre moderné TV.
4. Ak máte 8K TV alebo úplne nové zariadenia
Pri 8K televízore alebo zariadeniach, ktoré vyžadujú najvyššiu prenosovú rýchlosť, vyberajte Ultra High Speed HDMI alebo pri nových zariadeniach využívajúcich vyššiu priepustnosť HDMI 2.2 kábel Ultra96.
5. Pozrite sa na dĺžku kábla
Do približne 3 metrov býva výber jednoduchý. Pri 5–10 metroch už záleží viac na kvalite. Pri ešte dlhších trasách môže byť vhodnejší aktívny alebo optický HDMI kábel.
6. Skontrolujte konektory na oboch zariadeniach
Väčšina TV používa klasické HDMI. Fotoaparát alebo kamera však môže mať Mini HDMI alebo Micro HDMI. Pred objednaním preto pozrite, aký konektor je fyzicky na oboch zariadeniach.
7. Ak si stále nie ste istí
Pozrite model televízora, konzoly, notebooku alebo iného zariadenia. Podľa presného modelu sa dá vhodný kábel jednoducho určiť.

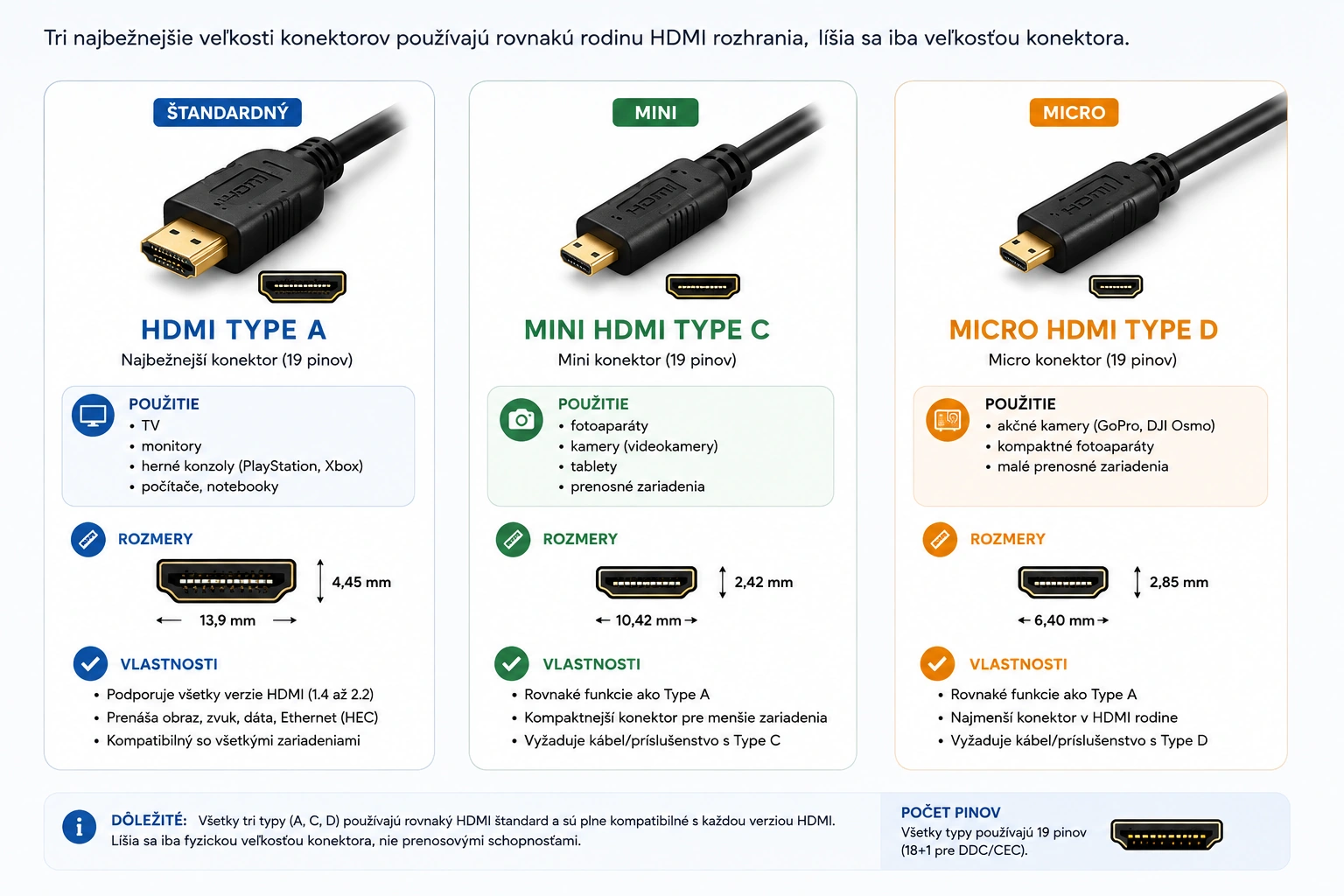

Typy HDMI konektorov
HDMI konektory existujú v troch bežných veľkostiach. Prenosové možnosti nie sú dané tým, že je konektor väčší alebo menší – rozdiel je hlavne vo fyzickej veľkosti.
Najbežnejší konektor na TV, monitoroch, konzolách, počítačoch a AV technike.
→ Pozrieť HDMI kábleČasto ho nájdete na fotoaparátoch, kamerách a menších zariadeniach.
→ HDMI → Mini HDMI kábelVeľmi malý HDMI konektor používaný napríklad na kamerách, fotoaparátoch a tabletoch.

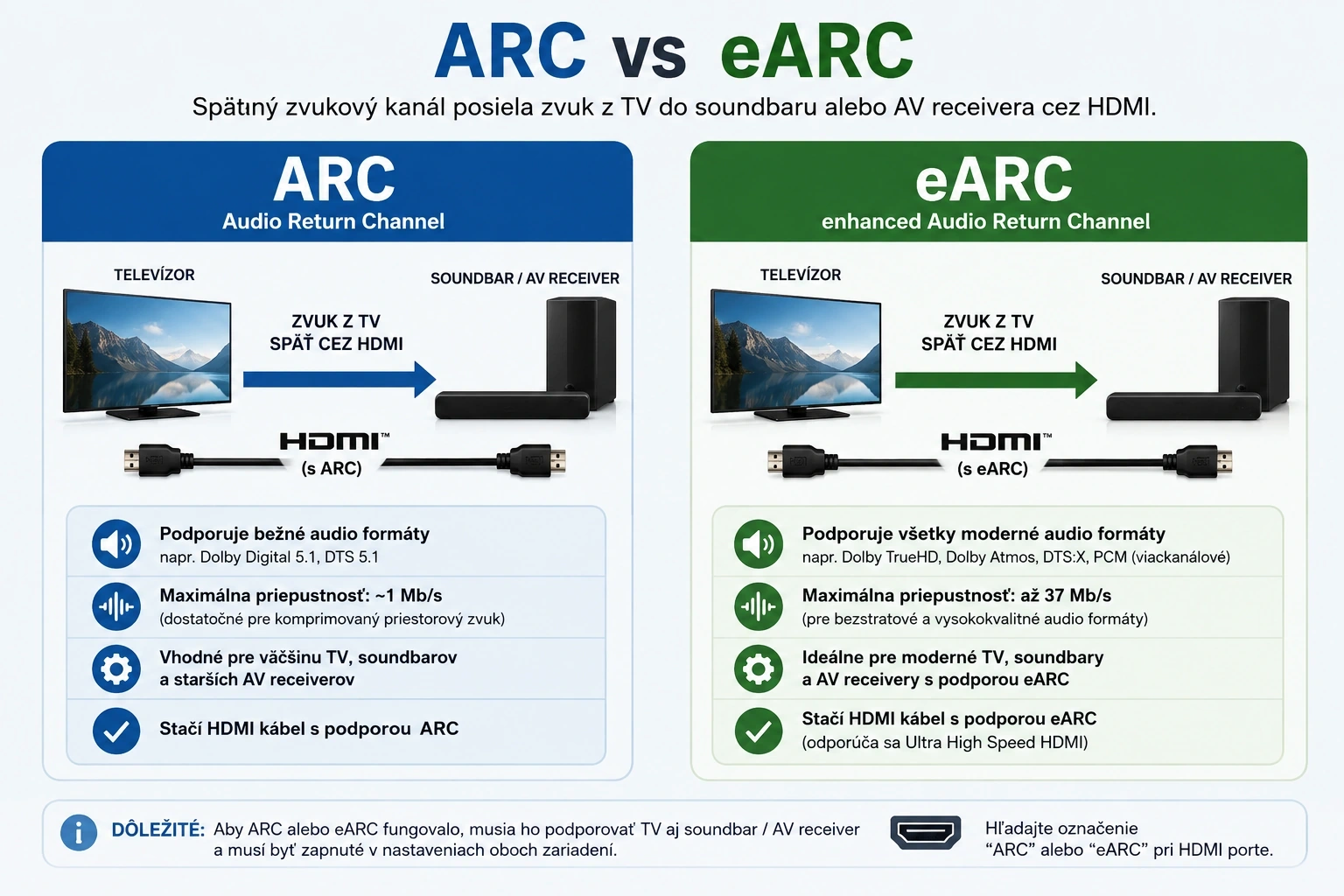

→ HDMI → Micro HDMI kábelARC a eARC – ako funguje zvuk späť z TV?
ARC znamená Audio Return Channel. Umožňuje poslať zvuk z televízora späť cez HDMI do soundbaru alebo AV receivera. eARC je modernejšia verzia s vyššou priepustnosťou a podporou kvalitnejších audio formátov.
Ako viem, či môj kábel podporuje eARC?
Na samotnom kábli väčšinou nenájdete veľký nápis „eARC“. Najskôr musia eARC podporovať obe zariadenia – teda napríklad TV aj soundbar. Pri HDMI porte televízora býva označenie eARC.
Pri novom kábli je najistejšie vybrať Ultra High Speed HDMI alebo Ultra96. Staršie HDMI káble s Ethernet kanálom môžu eARC v niektorých prípadoch tiež zvládnuť, ale pri novom zapojení je lepšie použiť kábel určený a certifikovaný pre moderné HDMI funkcie.

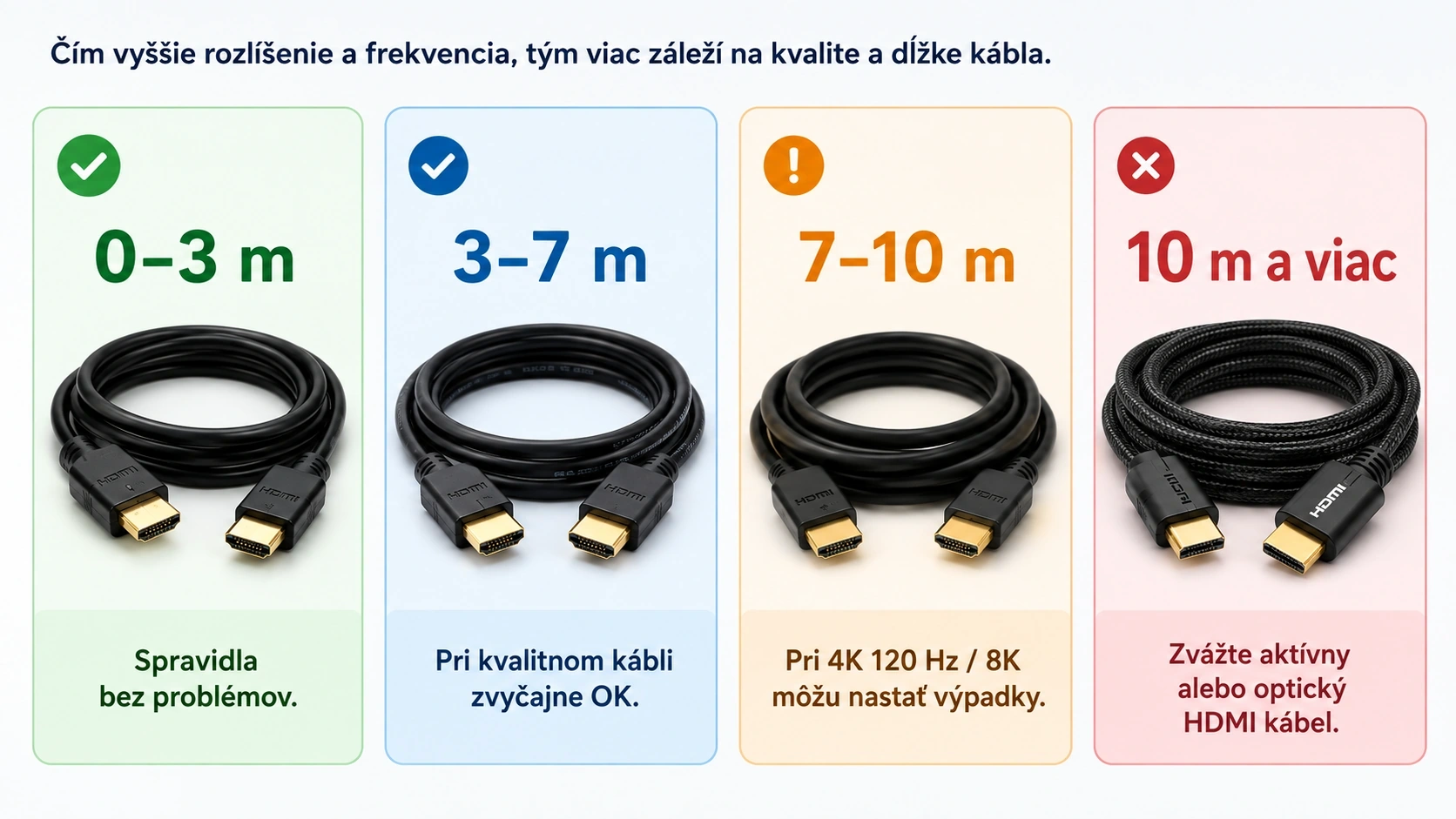

Ako dlhý môže byť HDMI kábel?
HDMI nemá jednu pevnú maximálnu dĺžku. Čím vyššie rozlíšenie a prenosová rýchlosť používate, tým viac záleží na kvalite a konštrukcii kábla.
0–3 m: pri kvalitnom HDMI kábli spravidla bez problémov.
3–7 m: stále bežná vzdialenosť, ale pri veľmi vysokých dátových tokoch už záleží viac na kvalite.
7–10 m: pri 4K 120 Hz alebo 8K sa už môžu objaviť výpadky obrazu alebo blikanie.
10 m a viac: pri náročnom prenose zvážte aktívny alebo optický HDMI kábel.
Čo je optický HDMI kábel?
Optický HDMI – často označený ako AOC, Active Optical Cable alebo Fiber Optic HDMI – má na oboch koncoch normálne HDMI konektory, ale vysokorýchlostné dáta vo vnútri neprenáša klasickými medenými vodičmi. Používa optické vlákna.
Jeho hlavná výhoda sa prejaví pri dlhých trasách, napríklad 10, 15 alebo 20 metrov, kde môže mať klasický medený HDMI kábel pri vysokom rozlíšení problém so stabilitou.

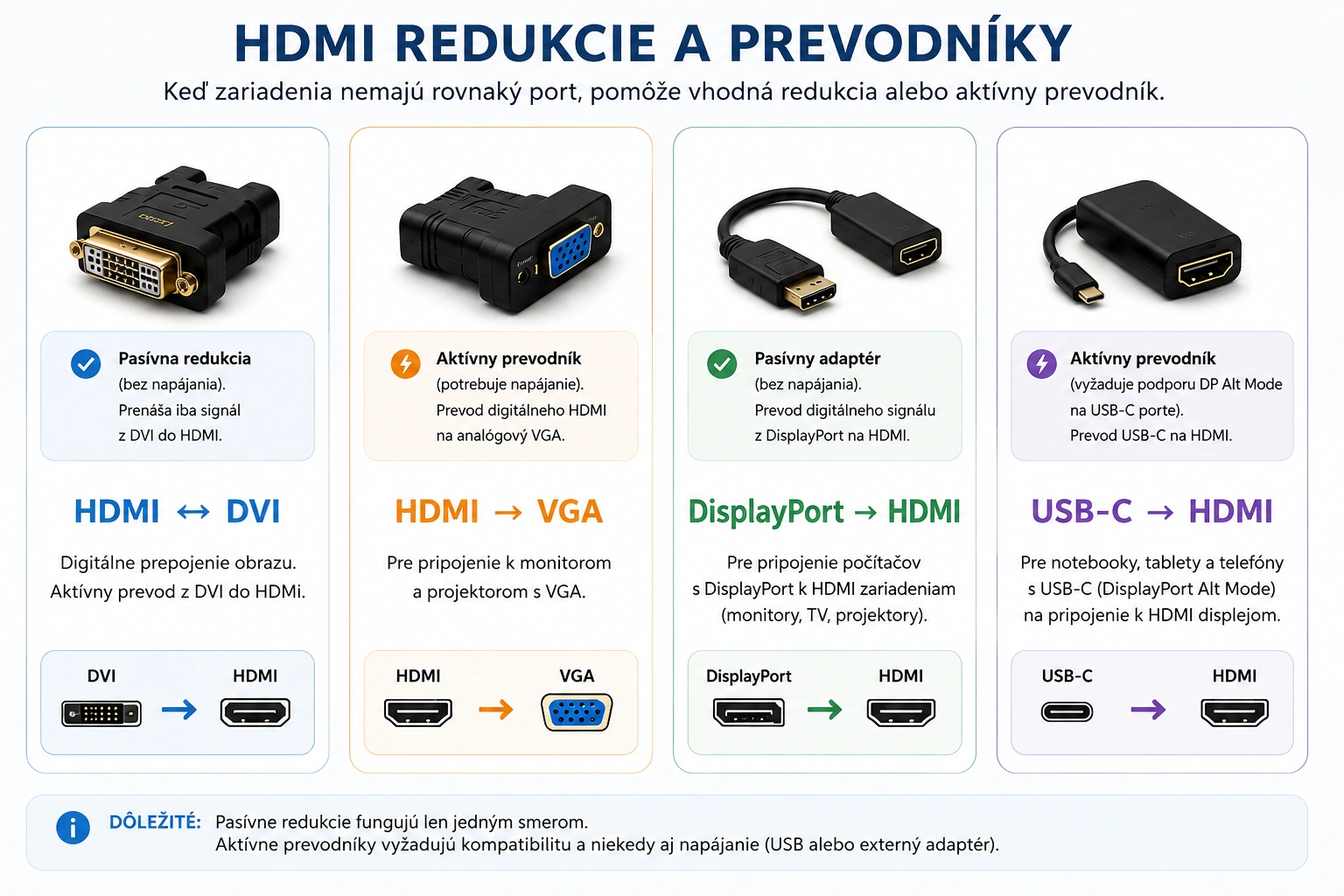

HDMI redukcie a prevodníky
Ak dve zariadenia nemajú rovnaký konektor, môže pomôcť redukcia alebo prevodník. Dôležité je však vedieť, že redukcia a prevodník nie sú vždy to isté.
Digitálne obrazové rozhrania možno v mnohých prípadoch prepojiť jednoduchou redukciou. Pri DVI však treba počítať s obmedzeniami zvuku a podporovaných režimov.
VGA je analógové rozhranie, preto je potrebný aktívny elektronický prevodník HDMI na VGA.
→ Pozrieť AV/HDMI prevodníkyČasté riešenie pri pripojení počítača alebo notebooku k TV či monitoru s HDMI.
→ DisplayPort → HDMI 4K adaptérFunguje iba vtedy, ak USB-C port zariadenia podporuje obrazový výstup, napríklad DisplayPort Alt Mode.
HDMI → AV a AV → HDMI nie je to isté
Pri aktívnych prevodníkoch je smer veľmi dôležitý. Prevodník z HDMI na AV funguje opačne ako AV na HDMI.
→ Prevodník HDMI → AV
→ Prevodník AV → HDMI

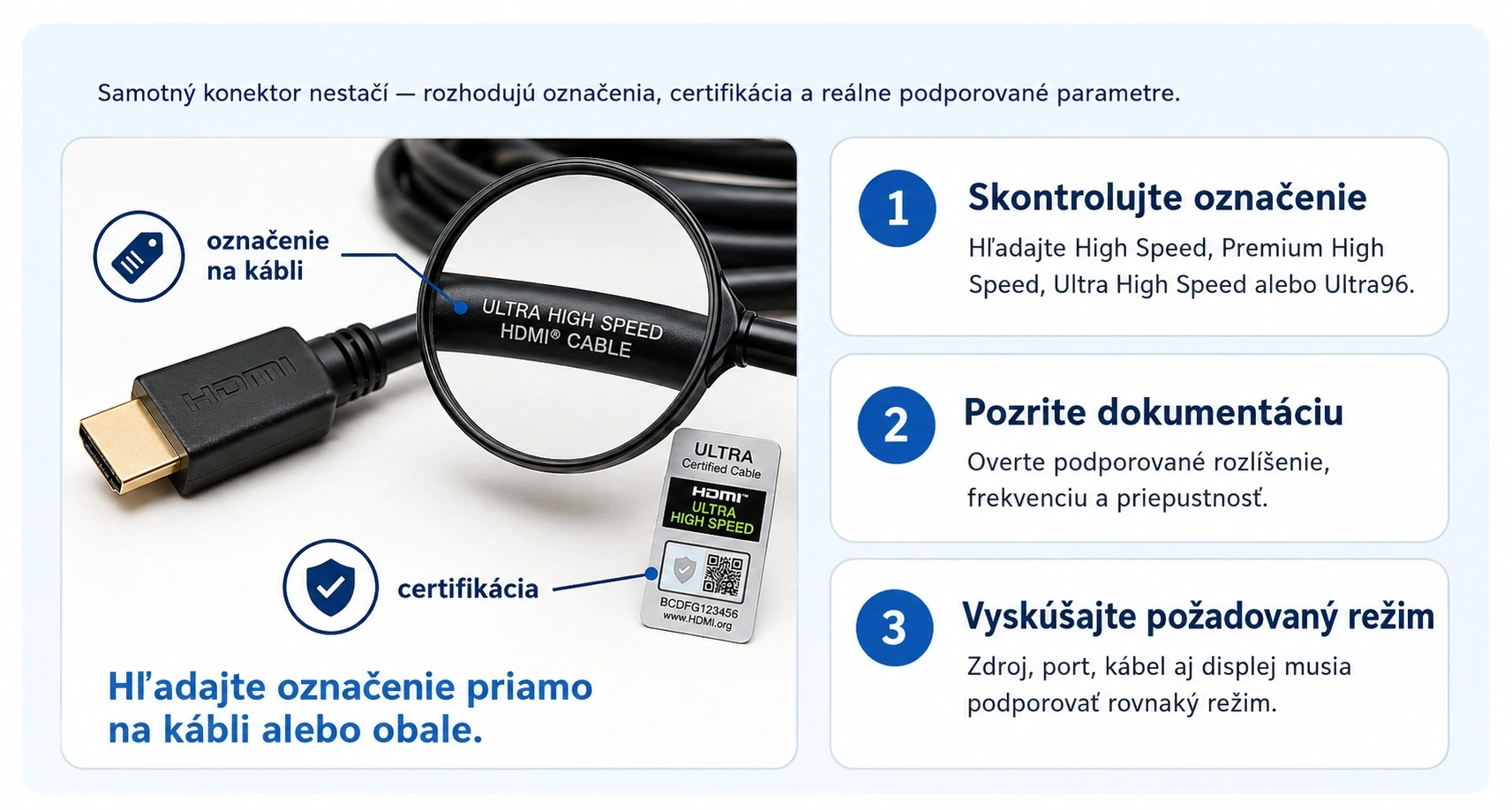

Ako zistím, aký HDMI kábel mám?
Podľa samotného konektora to väčšinou nezistíte. Rovnaký HDMI Type A konektor môže byť použitý na starom aj modernom vysokorýchlostnom kábli.
1. Pozrite označenie na kábli.
Hľadajte napríklad High Speed, Premium High Speed, Ultra High Speed alebo Ultra96.
2. Pozrite pôvodný obal.
Certifikované Premium High Speed, Ultra High Speed a Ultra96 káble môžu mať certifikačné označenie a QR kód.
3. Ak označenie nemáte, skúste požadovaný režim.
Ak kábel pri 4K 120 Hz bliká alebo vypadáva, problém môže byť v kábli, porte alebo niektorom z pripojených zariadení.

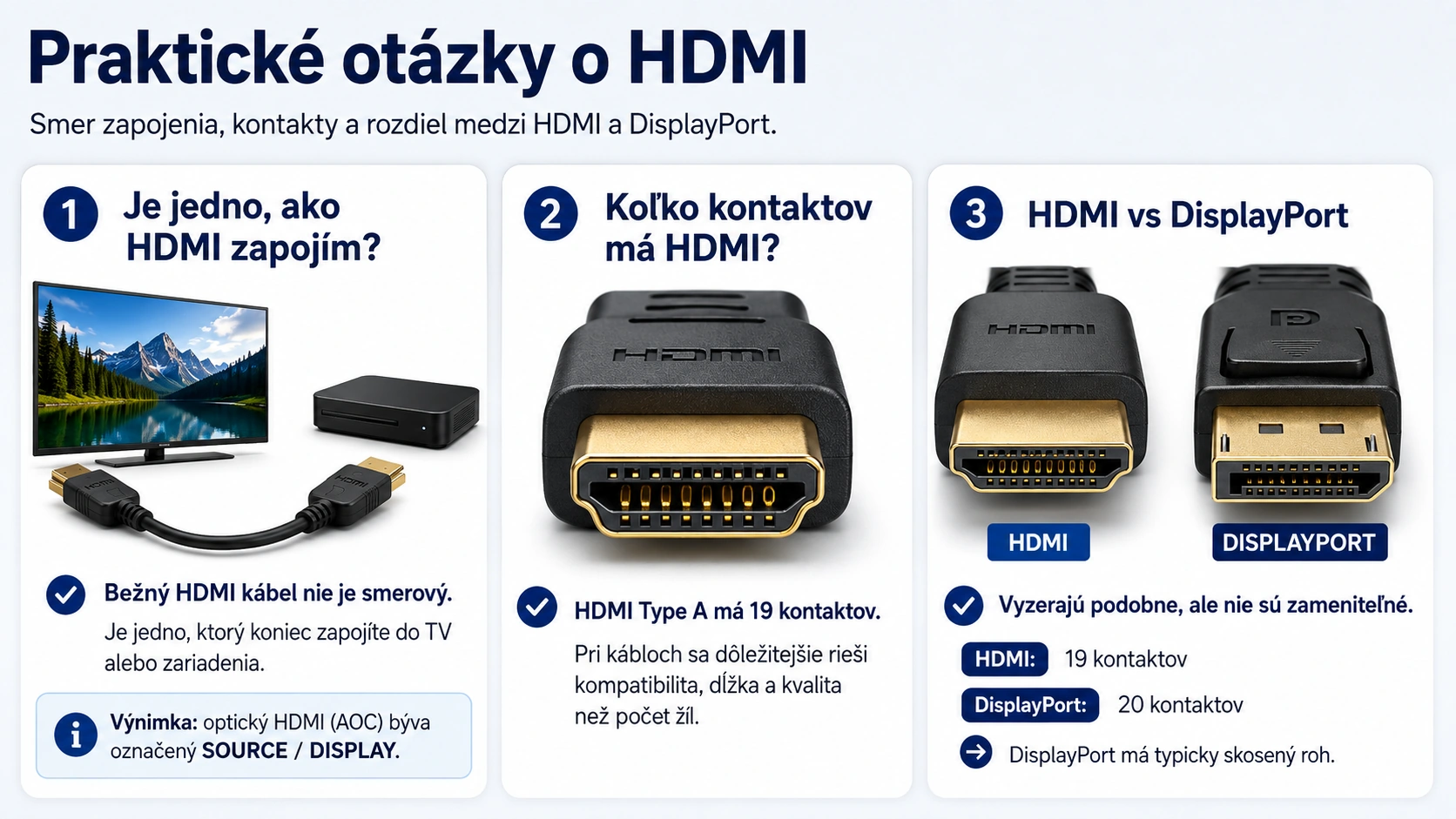

Je jedno, ako HDMI kábel zapojím?
Pri bežnom pasívnom HDMI kábli áno. Jeden konektor môžete zapojiť do televízora a druhý do prehrávača alebo konzoly – oba konce sú konštrukčne rovnaké.
To však neznamená, že samotné zariadenia nemajú vstup a výstup. Konzola, prehrávač alebo PC typicky HDMI signál vysiela a televízor alebo monitor ho prijíma.
Koľko kontaktov má HDMI konektor?
Bežný HDMI Type A konektor má 19 kontaktov. Mini HDMI Type C a Micro HDMI Type D používajú tiež 19 kontaktov, iba v menšom fyzickom prevedení.
Pre bežného zákazníka však nie je potrebné riešiť počet jednotlivých „žil“ v kábli. Konštrukcia HDMI kábla zahŕňa viac diferenciálnych párov, riadiace vodiče, napájanie a tienenie a môže sa líšiť podľa konštrukcie konkrétneho kábla.
HDMI alebo DisplayPort – nie je to ten istý konektor?
Na prvý pohľad sú si HDMI a DisplayPort trochu podobné, ale nie sú mechanicky zameniteľné.
HDMI Type A má 19 kontaktov. Plnohodnotný DisplayPort má 20 kontaktov a jeho konektor má charakteristický tvar so skoseným rohom.
HDMI nájdete najčastejšie na televízoroch, herných konzolách a AV technike. DisplayPort je veľmi rozšírený najmä pri počítačoch, grafických kartách a monitoroch.
→ Pozrieť DisplayPort → HDMI kábel
→ Pozrieť DisplayPort → HDMI adaptér
Ako zistím, či je HDMI kábel poškodený?
Ak HDMI kábel vôbec nefunguje, obraz náhodne vypadáva alebo máte podozrenie na poškodený vodič, môžete použiť tester HDMI káblov.
- prerušený vodič,
- skrat,
- nesprávne zapojenie kontaktov,
- stav jednotlivých vodičov HDMI kábla.
Pozrieť Tester HDMI káblov UNI-T UT681
Najčastejšie problémy s HDMI
- skontrolujte správny HDMI vstup TV,
- vyskúšajte iný port,
- kábel odpojte a zapojte znova,
- vyskúšajte iný HDMI kábel.
- vyskúšajte kratší alebo kvalitnejší kábel,
- znížte rozlíšenie alebo frekvenciu,
- overte správny HDMI port.
- TV aj zdroj musia 4K 120 Hz podporovať,
- použite správny HDMI port,
- použite Ultra High Speed HDMI.
- skontrolujte označenie ARC/eARC pri porte,
- zapnite funkciu v nastavení TV,
- skontrolujte HDMI-CEC,
- overte podporu na oboch zariadeniach.
Najčastejšie otázky
Je HDMI 2.2 spätne kompatibilné?
Áno. Novšie HDMI zariadenia môžete prepojiť so staršími, ale výsledné možnosti bude určovať najslabší článok celého spojenia.
Potrebujem nový kábel pre HDMI 2.2?
Nie vždy. Ultra High Speed HDMI je určený pre systémy do 48 Gb/s. Ak zariadenie používa vyššiu priepustnosť HDMI 2.2, potrebuje Ultra96 HDMI Cable.
Ako viem, či môj kábel podporuje eARC?
eARC musí podporovať TV aj soundbar alebo receiver. Pri novom kábli je bezpečná voľba Ultra High Speed HDMI alebo Ultra96.
Je HDMI kábel smerový?
Bežný pasívny HDMI kábel nie. Aktívne a optické HDMI káble však môžu byť smerové – sledujte označenie SOURCE a DISPLAY.
Čo je optický HDMI kábel?
Je to HDMI kábel, ktorý na vysokorýchlostný prenos používa optické vlákna. Je vhodný hlavne na dlhšie vzdialenosti a náročné režimy ako 4K 120 Hz alebo 8K.
HDMI alebo DisplayPort – čo je lepšie?
HDMI je najrozšírenejšie pri TV, konzolách a AV technike. DisplayPort sa často používa pri počítačoch a monitoroch. Rozhodujú porty a požiadavky konkrétnych zariadení.
