Rezistory a potenciometre pre začiatočníkov: ako zistiť hodnotu, zmerať odpor a správne vybrať náhradu

Rezistor patrí medzi najčastejšie používané elektronické súčiastky. Nájdeš ho v napájacích zdrojoch, zosilňovačoch, televízoroch, domácich spotrebičoch aj jednoduchých hobby zapojeniach.

Ak si občas niečo opravíš, nemusíš poznať zložitú elektroniku. Veľakrát stačí vedieť, ako zistiť hodnotu rezistora, ako ho odmerať multimetrom, čo znamenajú farebné prúžky, aký výkon rezistora použiť a či ho môžeš nahradiť iným typom.

Podobnou súčiastkou je potenciometer alebo trimer (trimr). Na rozdiel od bežného rezistora umožňujú hodnotu odporu nastavovať.

Čo je rezistor a na čo slúži?

Rezistor, často nazývaný aj odpor, je súčiastka s určitou hodnotou elektrického odporu. Jeho hodnota sa udáva v ohmoch (Ω).

Bežne sa stretneš napríklad s hodnotami 10 Ω, 100 Ω, 470 Ω, 1 kΩ, 4,7 kΩ, 100 kΩ alebo 1 MΩ.

Na rezistoroch sa môžeš stretnúť aj so zápisom 4R7 = 4,7 Ω, 33R = 33 Ω, 4K7 = 4,7 kΩ, 10K = 10 kΩ alebo 1M5 = 1,5 MΩ.

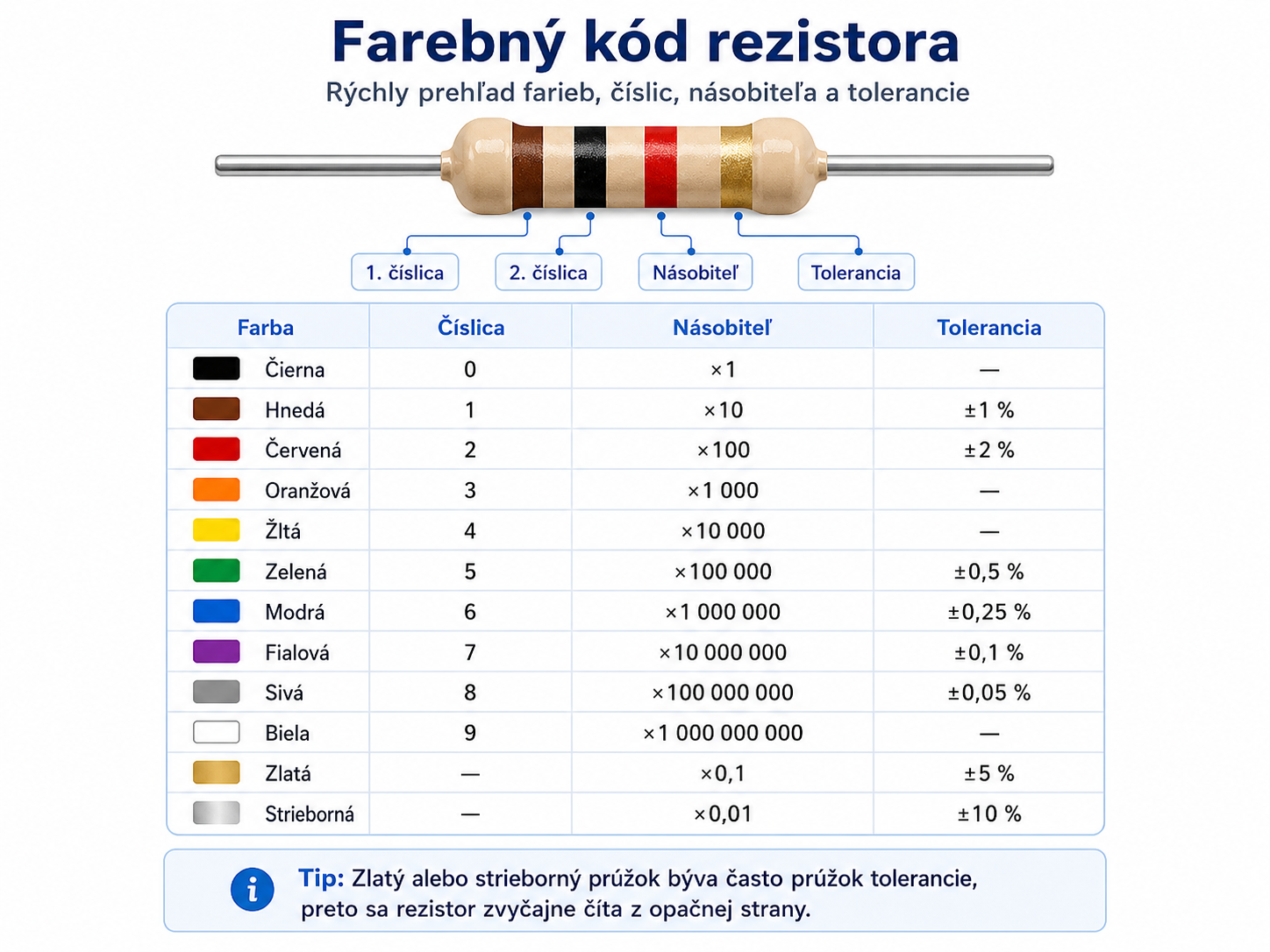

Ako zistím hodnotu rezistora podľa farebných prúžkov?

Pri klasických vývodových rezistoroch sa hodnota často neurčuje podľa potlače, ale podľa farebného kódu rezistora.

3-prúžkový rezistor

Prvý prúžok je prvá číslica, druhý druhá číslica a tretí násobiteľ.

4-prúžkový rezistor

Prvé dva prúžky sú číslice, tretí je násobiteľ a štvrtý tolerancia.

5-prúžkový rezistor

Prvé tri prúžky sú číslice, štvrtý je násobiteľ a piaty tolerancia.

Z ktorej strany mám prúžky čítať?

Prúžok tolerancie býva často trochu oddelený od ostatných. Pri štvorprúžkovom rezistore býva často zlatý alebo strieborný.

Ako odmerať rezistor multimetrom?

Multimeter nastav na meranie odporu označené symbolom Ω. Meracie hroty prilož na oba vývody rezistora.

Ak multimeter ukáže napríklad 4,68 kΩ, pravdepodobne ide o rezistor s menovitou hodnotou 4,7 kΩ.

Môžem merať rezistor priamo na doske?

Áno, ale výsledok nemusí byť správny. Ostatné súčiastky môžu meranie ovplyvniť. Ak hodnota nedáva zmysel, najistejšie je odspájkovať jeden vývod rezistora a zmerať ho znova.

Čo ak je rezistor spálený a hodnotu už neviem zistiť?

Ak je rezistor silno očadený alebo prerušený, multimeter už nemusí ukázať jeho pôvodnú hodnotu a farebné prúžky môžu byť nečitateľné.

• Označenie na plošnom spoji – napríklad R15 alebo R102 a následné vyhľadanie schémy.
• Porovnanie s rovnakou časťou obvodu – napríklad druhý kanál zosilňovača.
• Fotografia rovnakej dosky alebo zariadenia.
• Určenie zo zapojenia – skôr pre skúsenejšieho opravára.

Záleží na tom, ktorým smerom zapojím rezistor?

Nie. Bežný rezistor nemá polaritu, takže ho môžeš zapojiť oboma smermi. Elektricky bude fungovať rovnako.

Čo znamená výkon rezistora?

Rezistor nemá iba hodnotu odporu. Dôležitý je aj jeho výkon vo wattoch (W). Bežne sa stretneš s hodnotami 0,25 W, 0,5 W, 1 W, 2 W, 5 W alebo 10 W.

Ak meníš 100 Ω / 5 W, nemôžeš ho nahradiť 100 Ω / 0,25 W. Naopak výkonnejší rezistor sa často použiť dá, ak má rovnakú hodnotu odporu, vhodnú technológiu a fyzicky sa zmestí.

Čo znamená tolerancia rezistora?

Tolerancia určuje, o koľko sa skutočná hodnota môže od menovitej hodnoty líšiť.

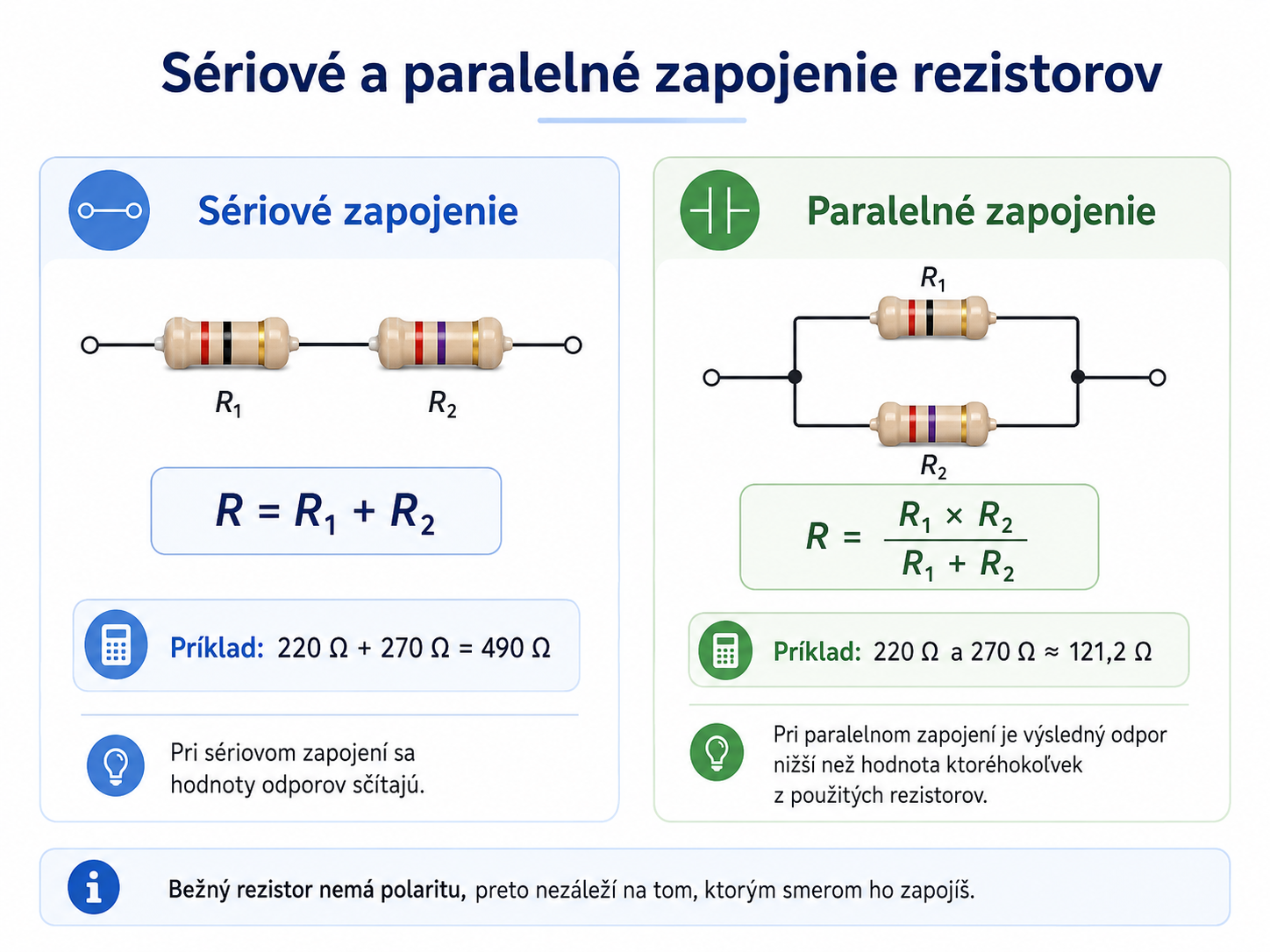

Nemám správnu hodnotu rezistora – môžem použiť dva?

Niekedy áno. Ak nemáš presne požadovanú hodnotu, môžeš ju v niektorých jednoduchých zapojeniach vytvoriť kombináciou dvoch rezistorov.

Čo je potenciometer?

Potenciometer je nastaviteľný rezistor. Najčastejšie má tri vývody. Medzi dvoma krajnými vývodmi nameriaš približne jeho celkovú hodnotu a stredný vývod sa nazýva jazdec.

Čo je trimer alebo trimr?

Trimer, často nazývaný aj trimr, je malý nastaviteľný rezistor určený skôr na servisné alebo kalibračné nastavenie.

Pri potenciometri alebo trimri nestačí vždy sledovať iba hodnotu odporu. Dôležité môžu byť aj rozmery, spôsob montáže a pri potenciometroch aj lineárny alebo logaritmický priebeh.

Najčastejšie otázky

Môžem rezistor otočiť opačne?
Áno. Bežný rezistor nemá polaritu.

Prečo multimeter ukazuje inú hodnotu než je napísaná na rezistore?
Môže ísť o toleranciu rezistora alebo meranie ovplyvňujú ostatné súčiastky na doske.

Môžem namiesto 5 W rezistora použiť 10 W?
Zvyčajne áno, ak má rovnakú hodnotu odporu, vhodné prevedenie a fyzicky sa zmestí.

Môžem namiesto 5 W použiť 1 W?
Nie, pokiaľ bol pôvodný rezistor navrhnutý na vyšší výkon.

Čo znamená 4K7?
4,7 kΩ, teda 4 700 Ω.

Čo znamená 0R22?
0,22 Ω.

Ako zistím hodnotu úplne spáleného rezistora?
Skús schému zariadenia, označenie Rxx na doske, rovnakú časť obvodu alebo fotografiu rovnakej dosky. Hodnotu neodhaduj náhodne.
