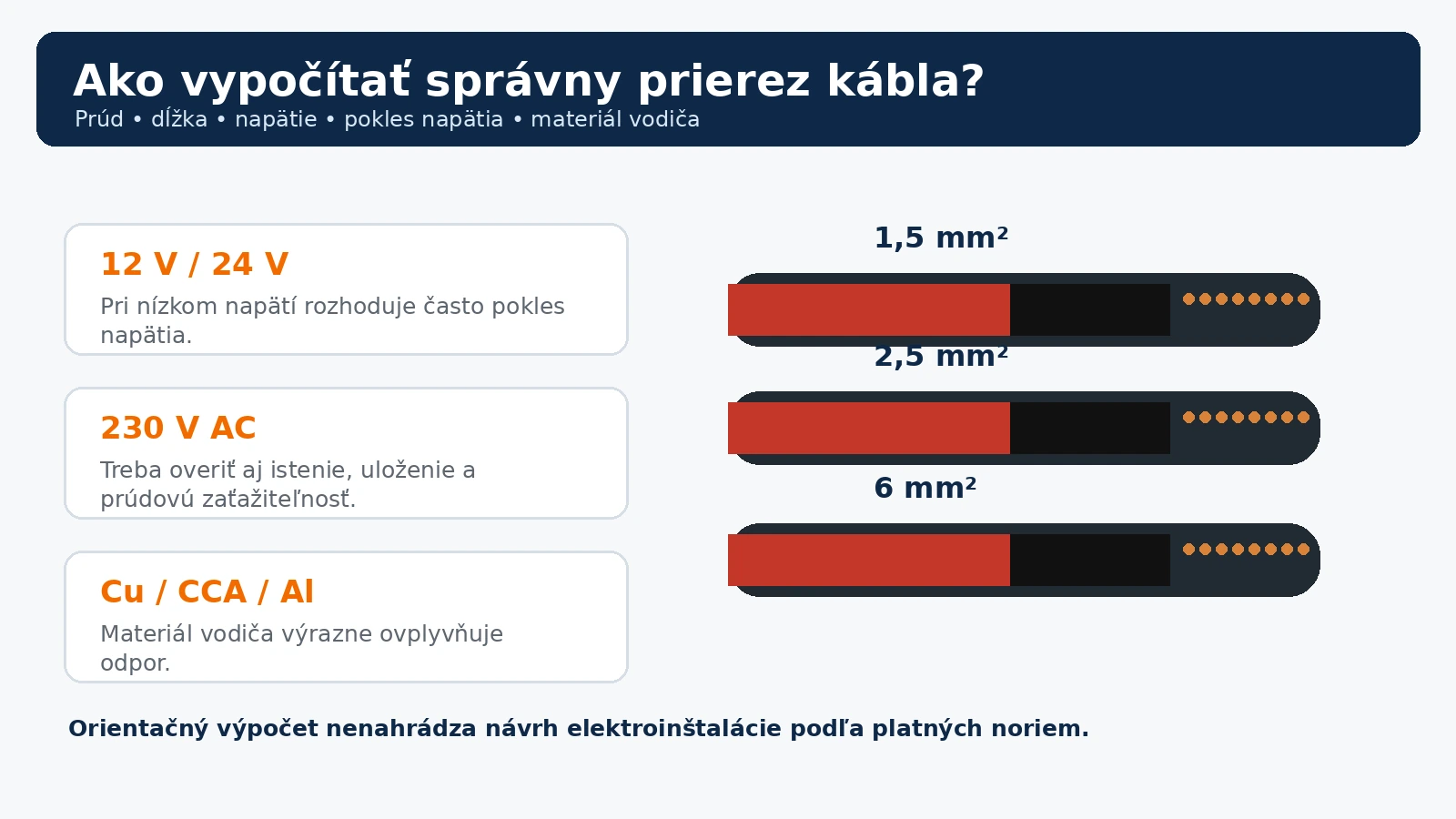

Ako vypočítať správny prierez kábla? Výber podľa prúdu, dĺžky a napätia

Aký prierez kábla potrebujem? Na túto otázku neexistuje jedna univerzálna odpoveď. Správny prierez vodiča závisí od prúdu, dĺžky vedenia, napätia, materiálu vodiča, prípustného poklesu napätia a pri sieťových rozvodoch aj od spôsobu uloženia, istenia a ďalších podmienok.

Príliš tenký vodič môže spôsobovať veľký pokles napätia, zbytočné energetické straty a prehrievanie. Pri nízkonapäťových 12 V alebo 24 V rozvodoch môže byť rozdiel v potrebnom priereze prekvapivo veľký.

Vodiče a káble pre rôzne aplikácie nájdete v našej kategórii káble a vodiče.

Prečo je správny prierez kábla dôležitý?

1. Bezpečnosť a prehrievanie vodiča

Každý vodič má elektrický odpor. Pri prechode elektrického prúdu sa preto časť energie mení na teplo.

P = I² × R

So zvyšujúcim sa prúdom rastú tepelné straty veľmi rýchlo. Ak je vodič príliš tenký vzhľadom na zaťaženie a podmienky uloženia, môže sa nadmerne zahrievať.

Pri sieťových rozvodoch preto musí byť vodič správne koordinovaný aj s ističom alebo poistkou.

2. Pokles napätia

Dlhší a tenší vodič má väčší odpor. Na vedení preto vzniká pokles napätia.

Preto je správne dimenzovanie vodiča mimoriadne dôležité najmä pri 12 V a 24 V systémoch, napríklad pri LED osvetlení, automobilových rozvodoch, solárnych systémoch alebo napájaní zariadení na väčšiu vzdialenosť.

3. Straty elektrickej energie

Vyšší odpor vodiča znamená väčšie straty energie vo forme tepla. Väčší prierez má menší odpor, takže pri rovnakom prúde znižuje straty aj pokles napätia.

4. Dĺžka vedenia

Čím je vedenie dlhšie, tým väčší je jeho odpor. Pri rovnakom prúde preto môže krátke vedenie fungovať s menším prierezom, zatiaľ čo dlhšie vedenie môže vyžadovať vodič s väčším prierezom.

5. Materiál vodiča – Cu, CCA alebo Al

Meď má nižší elektrický odpor ako hliník. Pri rovnakom priereze preto medený vodič spôsobuje menší pokles napätia.

• Cu – meď: veľmi dobrá vodivosť a nízky odpor,
• CCA – Copper Clad Aluminium: pomedený hliník, často používaný napríklad pri reproduktorových dvojlinkách,
• Al – hliník: vyšší odpor ako meď, preto pri rovnakých podmienkach potrebuje väčší prierez.

Pri CCA závisí skutočný odpor od konštrukcie a podielu materiálov, preto je vhodné pracovať s údajmi konkrétneho výrobcu.

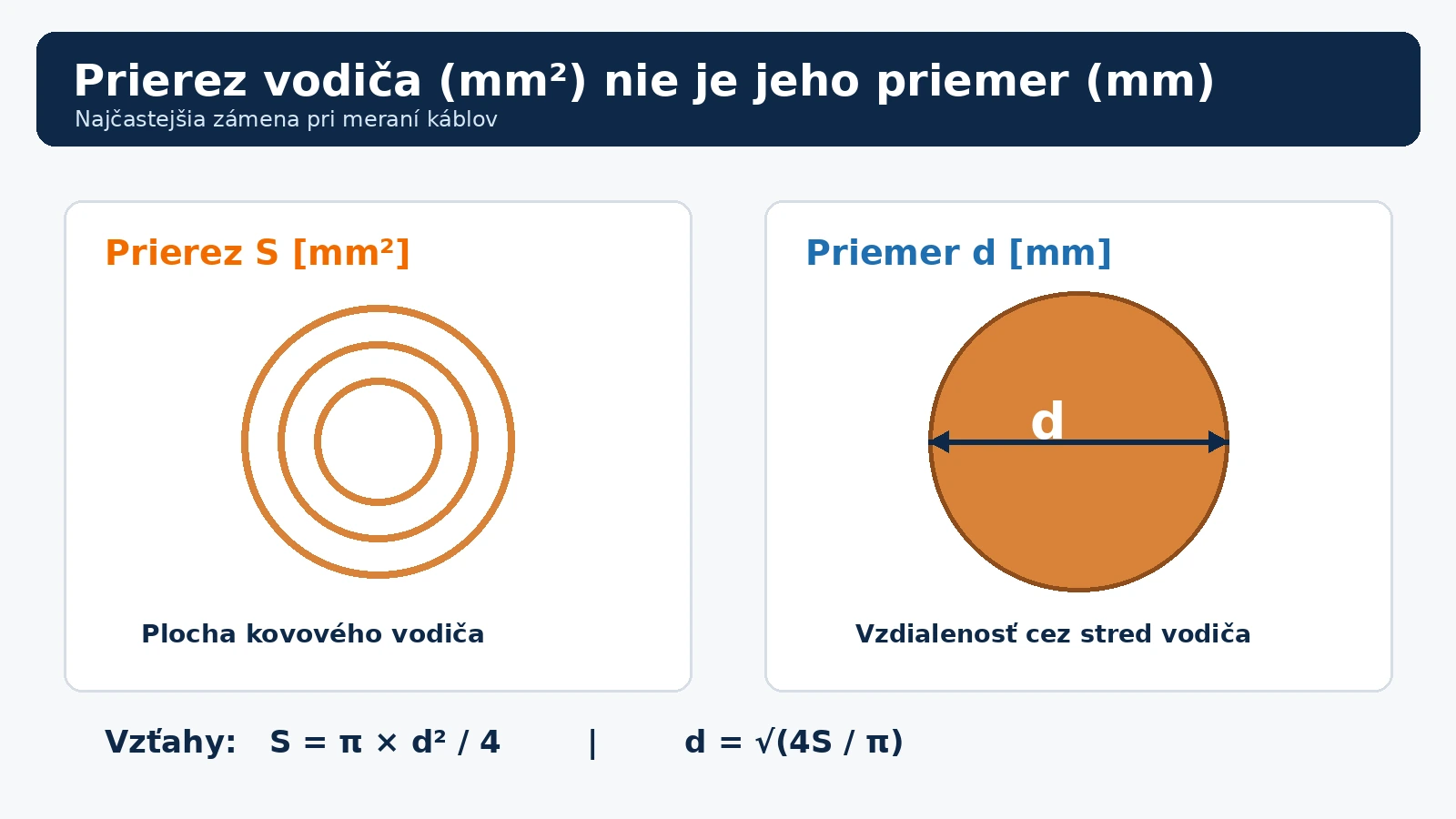

Prierez vodiča nie je jeho priemer

Označenie 0,75 mm², 1,5 mm², 2,5 mm² alebo 6 mm² označuje plochu elektrického prierezu vodiča, nie jeho priemer.

Ak poznáme priemer plného kruhového vodiča d, jeho prierez vypočítame:

S = π × d² / 4

Opačne môžeme približný priemer vypočítať:

d = √(4S / π)

Prepočítať priemer a prierez vodiča

Ako vypočítať prierez vodiča podľa poklesu napätia?

Pre jednoduchý dvojvodičový DC obvod môžeme použiť:

S = (2 × ρ × l × I) / ΔU

Kde:

• S = potrebný prierez vodiča v mm²,
• ρ = rezistivita materiálu vodiča,
• l = dĺžka kábla od zdroja k spotrebiču,
• I = prúd v ampéroch,
• ΔU = maximálny prípustný pokles napätia vo voltoch.

Číslo 2 vo vzorci zohľadňuje cestu elektrického prúdu tam aj späť.

Ako vypočítať prúd zo spotreby zariadenia?

Pri jednoduchom DC zariadení alebo prevažne odporovej záťaži môžeme orientačne použiť:

I = P / U

Kde:

• I = prúd v A,
• P = príkon vo W,
• U = napätie vo V.

Pri motoroch, transformátoroch a ďalších AC zariadeniach môže do výpočtu vstupovať aj účinnosť, účinník a charakter záťaže.

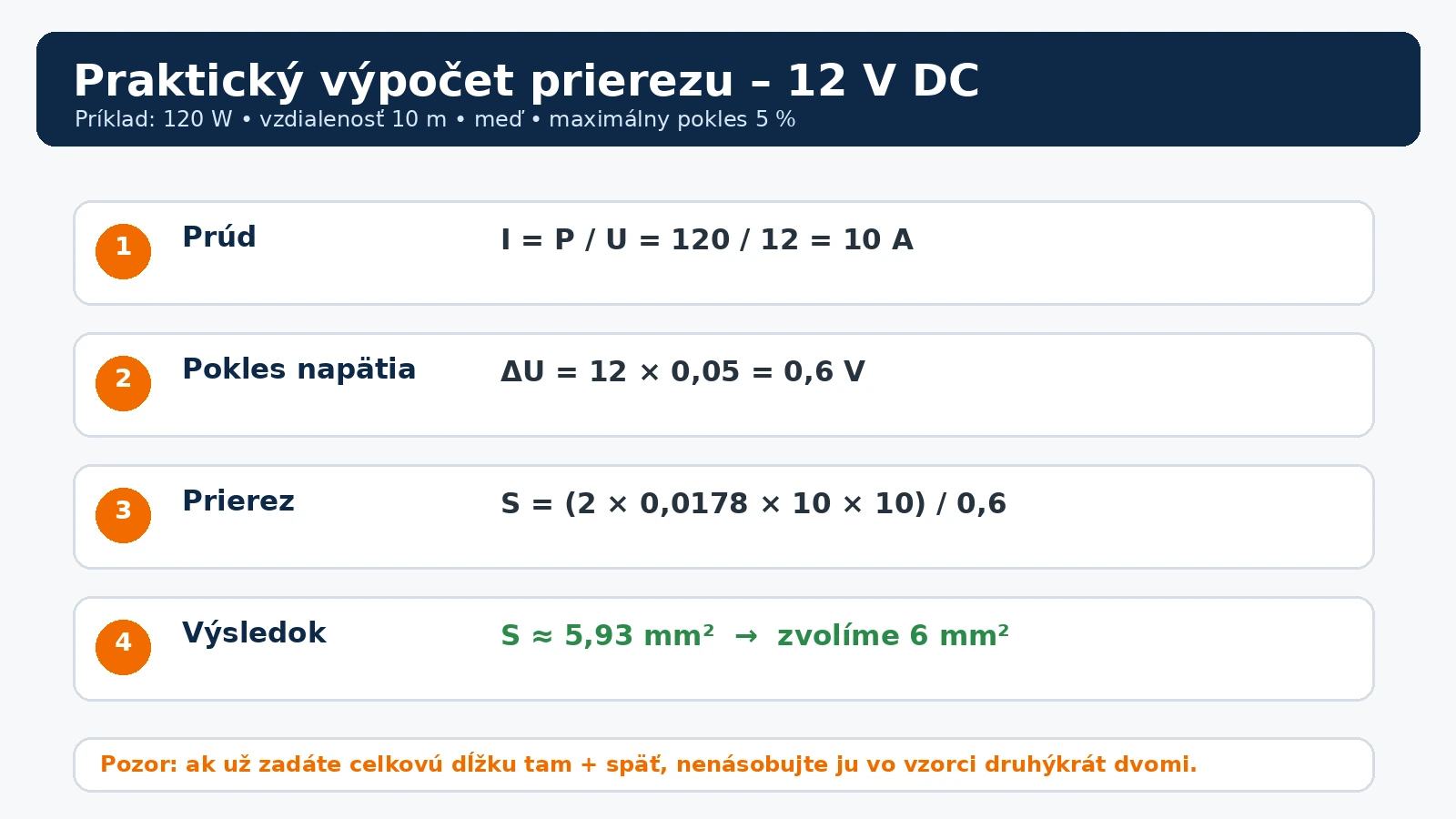

Praktický príklad: 12 V DC, 120 W a dĺžka kábla 10 m

Máme 12 V zariadenie s príkonom 120 W. Zdroj je vzdialený 10 m a používame medený vodič.

Pri maximálnom poklese napätia 5 %:

I = 120 / 12 = 10 A

ΔU = 12 × 0,05 = 0,6 V

S = (2 × 0,0178 × 10 × 10) / 0,6 ≈ 5,93 mm²

Z pohľadu zvoleného poklesu napätia preto vychádza najbližší bežný prierez 6 mm².

Praktický príklad: 230 V AC a spotrebič 3000 W

Uvažujme odporový elektrický spotrebič s príkonom 3000 W pri 230 V.

Prúd je približne:

I = 3000 / 230 ≈ 13 A

Pri 230 V môže samotný výpočet podľa poklesu napätia vyjsť na pomerne malý prierez. To však neznamená, že ho môžeme automaticky použiť v elektroinštalácii.

Pri návrhu 230/400 V vedenia je potrebné zohľadniť aj:

• prúdovú zaťažiteľnosť vodiča,
• istič alebo poistku,
• spôsob uloženia kábla,
• teplotu okolia,
• počet zaťažených vodičov,
• zoskupenie káblov,
• impedanciu poruchovej slučky,
• požiadavky príslušných noriem.

Aký je rozdiel medzi DC a AC?

DC – jednosmerné napätie

Pri bežných DC rozvodoch je výpočet pomerne priamočiary. Rozhodujúci je hlavne odpor vodiča, jeho dĺžka a pretekajúci prúd.

Typickým príkladom sú 5 V, 12 V, 24 V alebo 48 V systémy.

AC – striedavé napätie

Pri striedavom prúde môže okrem odporu vstupovať do hry aj impedancia, účinník a charakter záťaže.

Pri bežnej frekvencii elektrickej siete 50 Hz a pri bežných menších vodičoch však skin efekt nie je praktickým dôvodom na použitie väčšieho prierezu.

Dvojlinky a vodiče pre nízke napätie

Pre elektroniku, reproduktory, LED aplikácie a rôzne nízkonapäťové rozvody sa často používajú flexibilné dvojlinky.

Prezrieť reproduktorové káble a dvojlinky →

UTP/FTP káble a prenos napájania

Sieťové káble UTP a FTP sa okrem dát používajú aj na prenos napájania, napríklad pri PoE kamerách, Wi-Fi prístupových bodoch alebo ďalších IP zariadeniach.

Pri takýchto kábloch nemožno vychádzať iba z označenia kategórie. Skutočný odpor vodiča závisí aj od:

• AWG vodiča,
• materiálu – Cu alebo CCA,
• konštrukcie kábla,
• počtu súčasne zaťažených párov,
• dĺžky vedenia.

Ako zakončiť alebo spojiť vodiče?

Správny prierez je iba jedna časť spoľahlivého elektrického spojenia. Dôležité je aj správne zakončenie alebo spojenie vodičov. Podľa spôsobu použitia môžete zvoliť dutinky, Faston konektory, káblové očká, páčkové svorky alebo rôzne rýchlospojky.

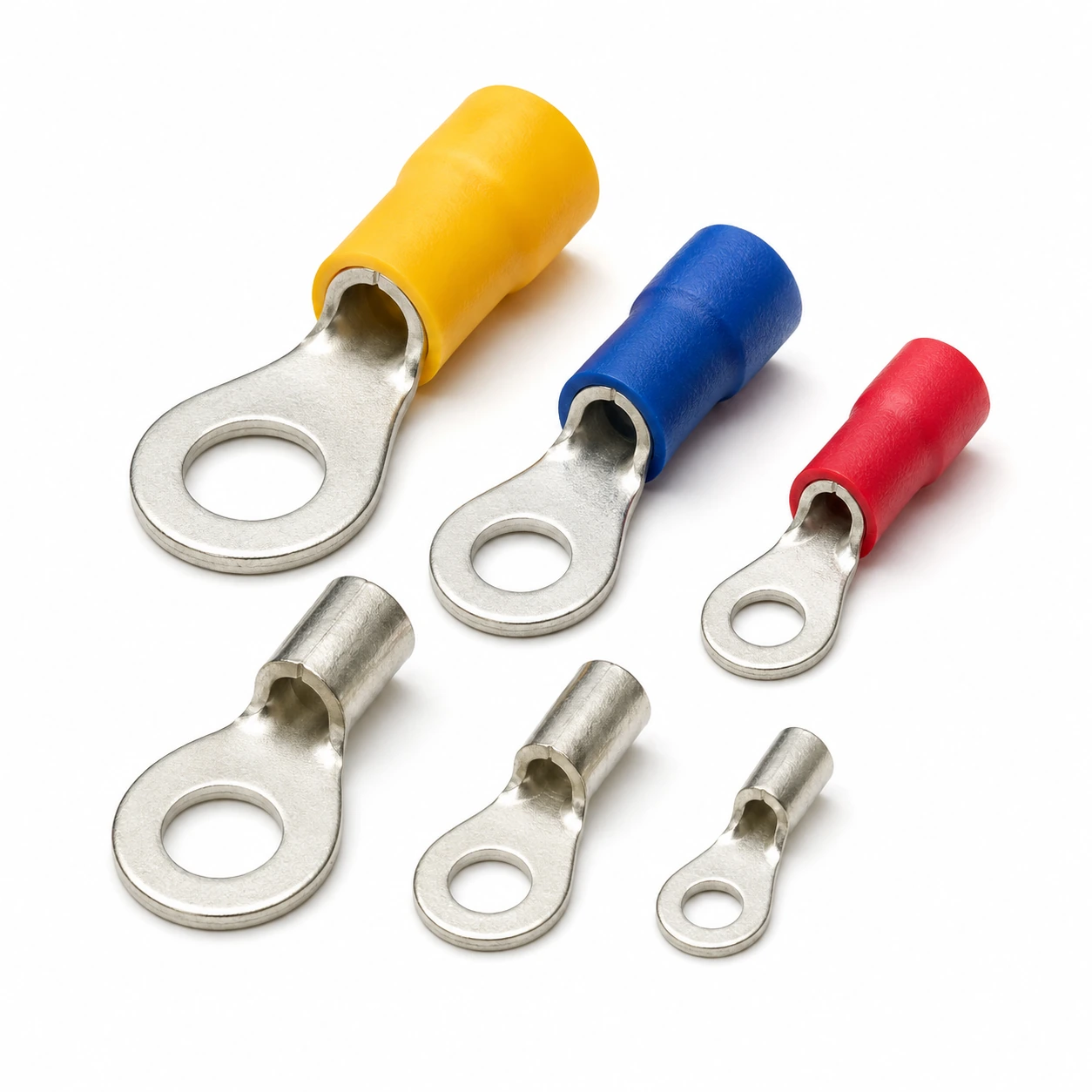

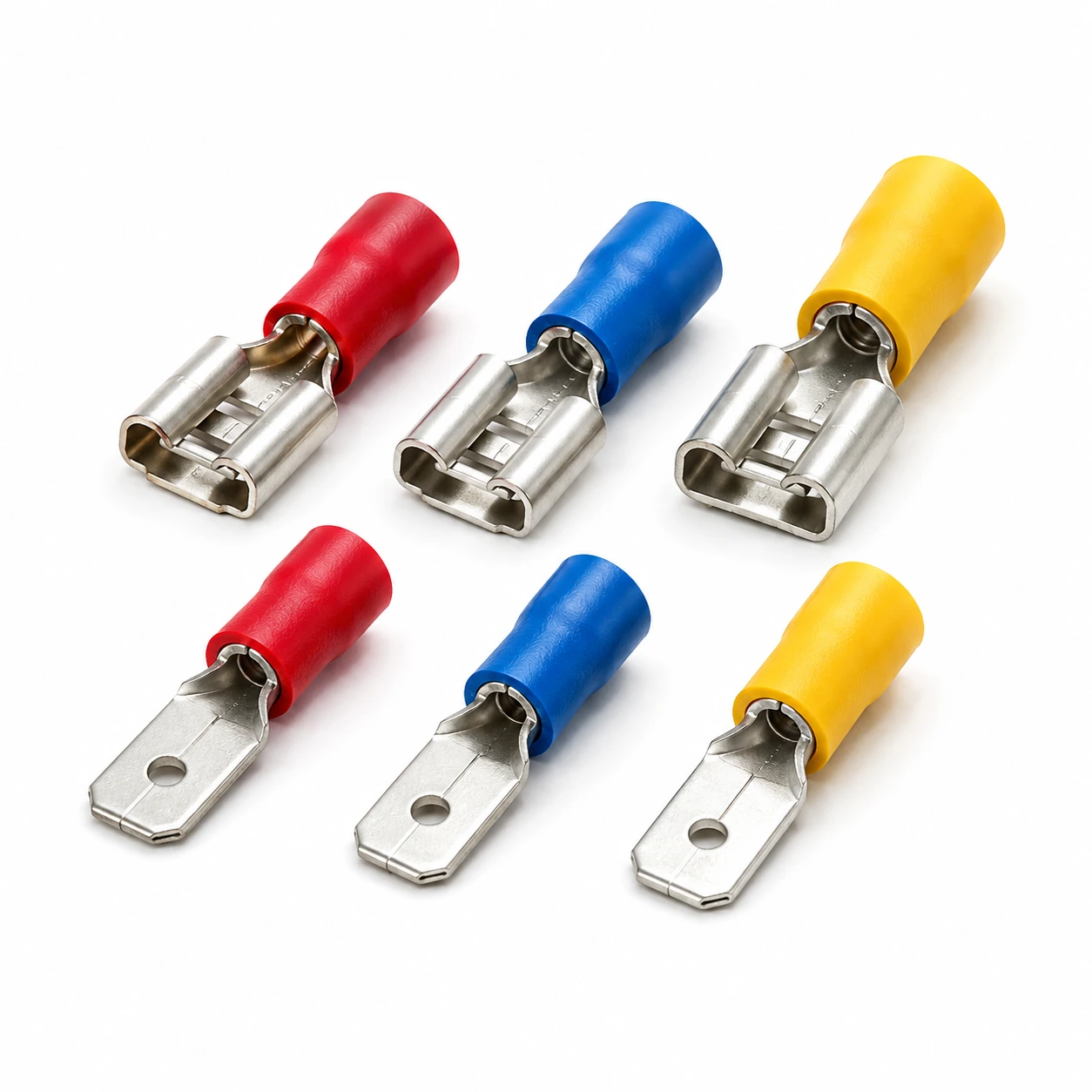

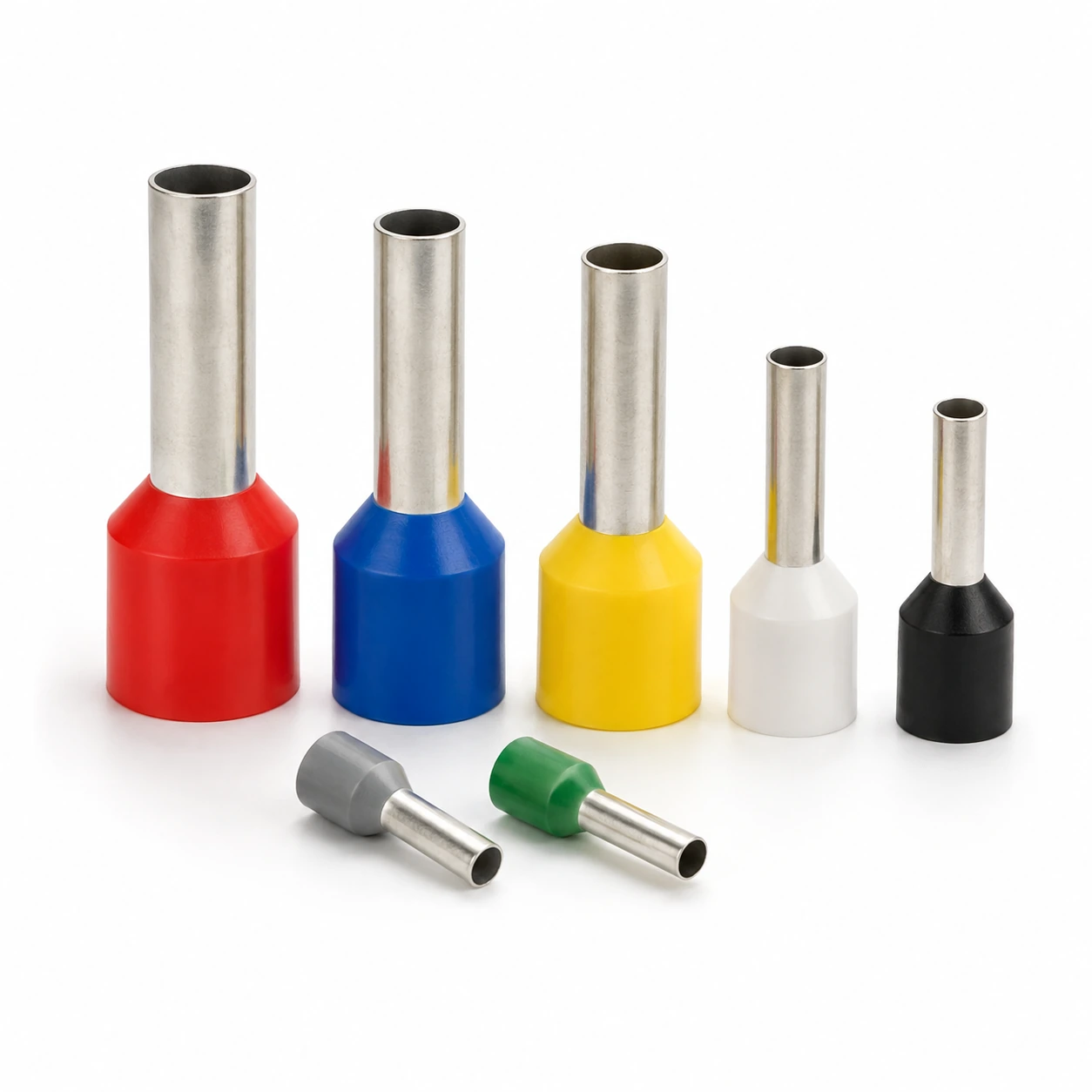

Dutinky Zakončenie lankových vodičov do svoriek.	Faston konektory Rýchle rozoberateľné elektrické spojenie.	Káblové očká Pevné skrutkové pripojenie vodiča.

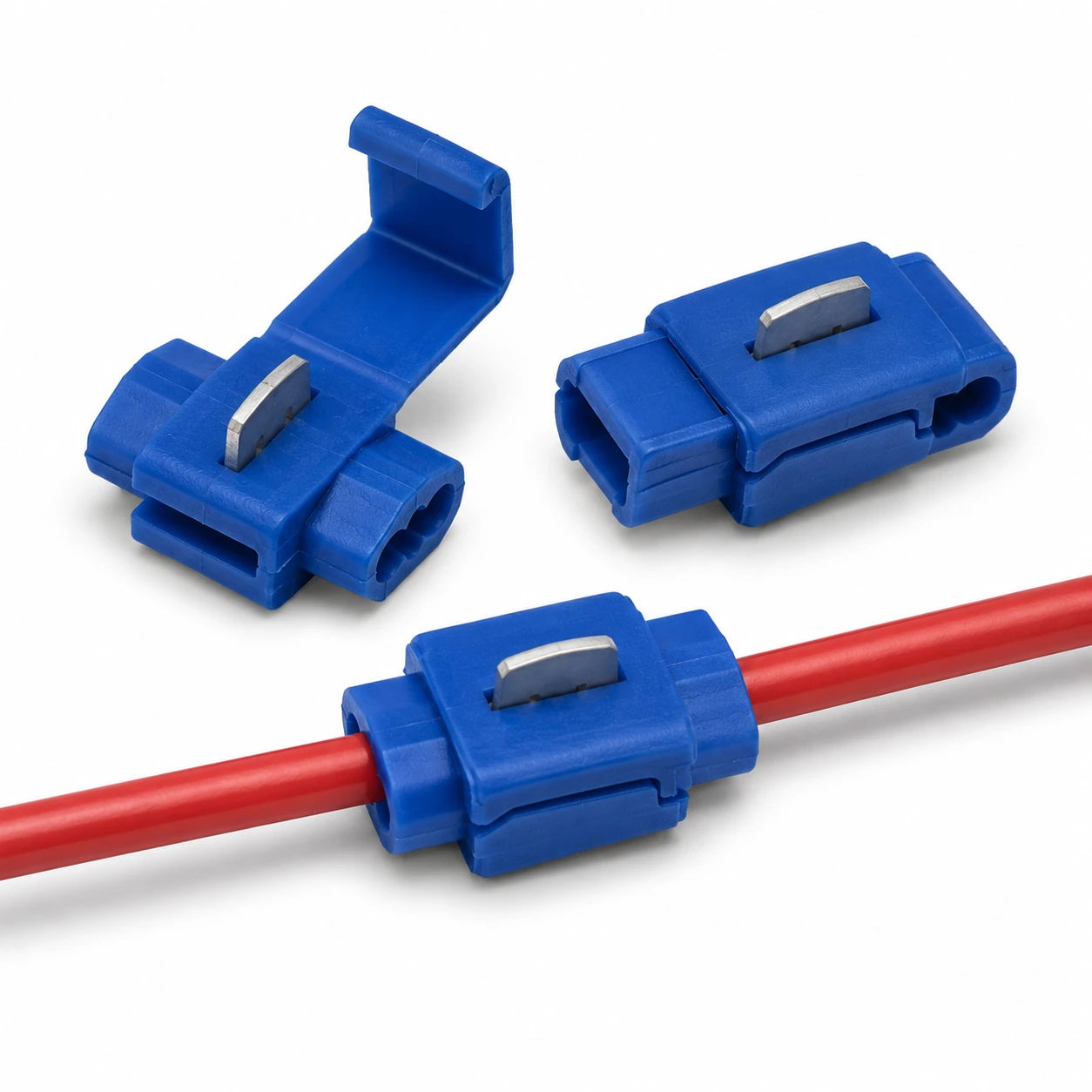

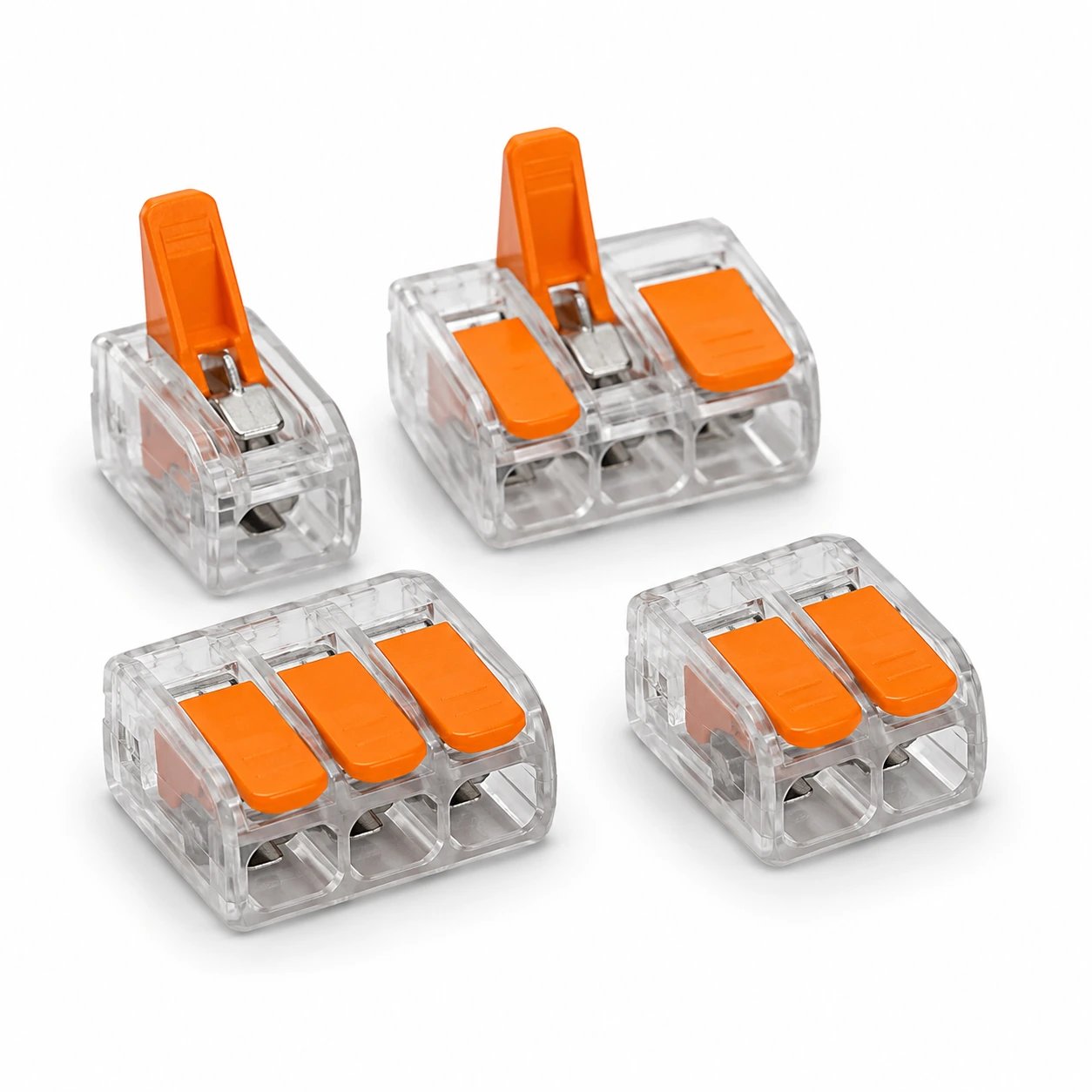

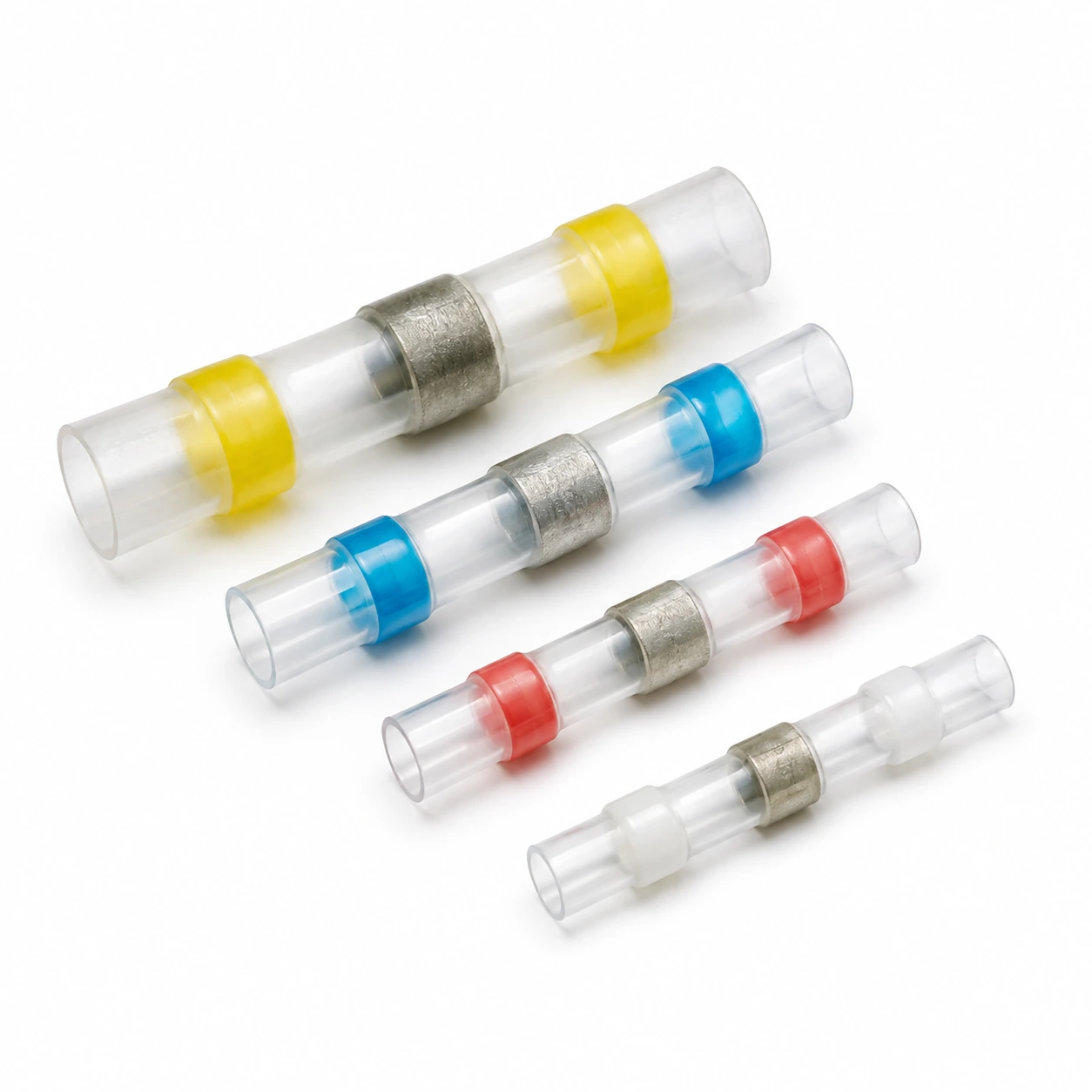

WAGO / páčkové svorky Rýchle a opakovateľné spojenie vodičov.	Scotchlok IDC Spojenie alebo odbočenie vodičov bez klasického odizolovania.	TopCross / zmršťovacie spojky Spojenie vodičov pomocou spájky a zmršťovacej bužírky.

AWG a mm² – aký je medzi nimi rozdiel?

Pri elektronike, automobilových rozvodoch alebo sieťových kábloch sa často stretávame s označením AWG – American Wire Gauge.

Čím je číslo AWG menšie, tým je vodič hrubší.

Ako teda postupovať pri výbere prierezu?

1. zistite maximálny prúd alebo výkon spotrebiča,
2. zistite napájacie napätie,
3. zmerajte dĺžku kábla od zdroja k spotrebiču,
4. zohľadnite materiál vodiča – Cu, CCA alebo Al,
5. vypočítajte minimálny prierez,
6. zvoľte vhodný najbližší vyšší štandardný prierez,
7. overte prúdovú zaťažiteľnosť a podmienky použitia.

Často kladené otázky

Je vždy lepšie použiť hrubší kábel?

Väčší prierez znižuje odpor a pokles napätia, ale nie je potrebné vodič neprimerane predimenzovať. Hrubší kábel je drahší, menej ohybný a nemusí sa zmestiť do použitých konektorov alebo svoriek.

Prečo potrebuje 12 V zariadenie často hrubší vodič?

Pri rovnakom výkone tečie pri nízkom napätí vyšší prúd. Zároveň aj malý pokles napätia predstavuje pri 12 V veľké percento celkového napájania.

Je 2,5 mm² vždy vhodný pre 16 A?

Nie je možné použiť jedno univerzálne pravidlo. Záleží od typu vodiča, izolácie, spôsobu uloženia, teploty, počtu zaťažených vodičov, zoskupenia a ďalších podmienok.

Môžem použiť reproduktorovú dvojlinku pre 230 V?

Nie automaticky. Mnohé reproduktorové káble sú určené iba pre audio alebo nízkonapäťové aplikácie. Rozhodujú technické parametre konkrétneho kábla.

Je CCA rovnaké ako medený vodič?

Nie. CCA je pomedený hliník a má vyšší elektrický odpor ako plnohodnotný medený vodič rovnakého prierezu.

Počíta sa pri DC dĺžka tam aj späť?

Áno. Elektrický obvod musí byť uzavretý. Ak vo vzorci zadávate dĺžku od zdroja k zariadeniu, výpočet zohľadňuje aj spätnú cestu vodiča.

Záver

Správny prierez vodiča neurčuje iba prúd. Dôležitá je aj dĺžka vedenia, napätie, prípustný pokles napätia, materiál vodiča a spôsob použitia.

Pri 12 V a 24 V systémoch býva veľmi často rozhodujúcim faktorom práve pokles napätia. Pri 230/400 V elektroinštalácii treba navyše rešpektovať istenie, spôsob uloženia, prúdovú zaťažiteľnosť a požiadavky platných noriem.
