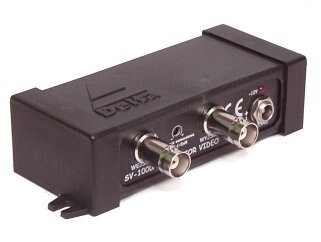

Využitie:
Zariadenie eliminuje poruchy v signáloch pri prenose v kábloch na niekoľko sto metrov. Obsahuje reguláciu zosilnenia od + 5 dB do -5 dB.
Jedným z problémov pri prenose signálu na veľkú vzdialenosť je ovplyvňovanie atmosférickými poruchami ako napr. el. výboje. Dokonca aj keď výboj neudrie priamo do zariadenia, silné elektromagnetické pole môže poškodiť Vaše drahé zariadenia ako je napr. Video rekordér. Ďalším možným problémom je rozdielny zemný potenciál medzi zariadeniami.
Tento jav sa môže vyskytnúť pri pripojení kábla do TV príjmača alebo pri pripojení dlhým káblom. Rozdiel medzi potenciálmi môže dosiahnuť takú úroveň, že obsluha, ktorá zapája zariadenie, môže byť zasiahnutá elektrickým šokom. Obidva tieto problémy rieši inštalácia tzv. separátora.
Špecifikácie
|
Video šírka pásma: |
9MHz / 1Vpp |
|
Typ konektorov: |
BNC female |
|
Nastavenie zisku: |
(-5) - (+5)dB |
|
Vstupná / výstupná impedancia: |
75Ω |
|
Chyba pri prenose: |
0.75% (f=3.58MHz, Vin=1Vpp) |
|
Galvanické oddelenie medzi napájaním a vstupným signálom (max. napätie): |
1000V |
|
Galvanické oddelenie medzi vstupom a výstupom (max. napätie): |
1000V |
|
DC konektor: |
5.5 / 2.1mm |
|
Rozmery: |
61 x 120 x 30mm |
|
Hmotnosť: |
95g |
|
Spotreba prúdu: |
80mA |
|
Napájanie: |
DC 12V |
Schéma zapojenia č.1 ukazuje SV-1000P ako oddeľovač videa. To umožňuje eliminovať poruchy signálu v dôsledku rozdielu v napätí medzi zemou kamery a uzemnením monitora - zemná slučka(napr. pomaly sa pohybujúce vertikálne čierne pole). Pre plnú ochranu všetkých zariadení pripojených k linke proti výbojom blesku sa odporúča pripojenie podľa schémy č.2
