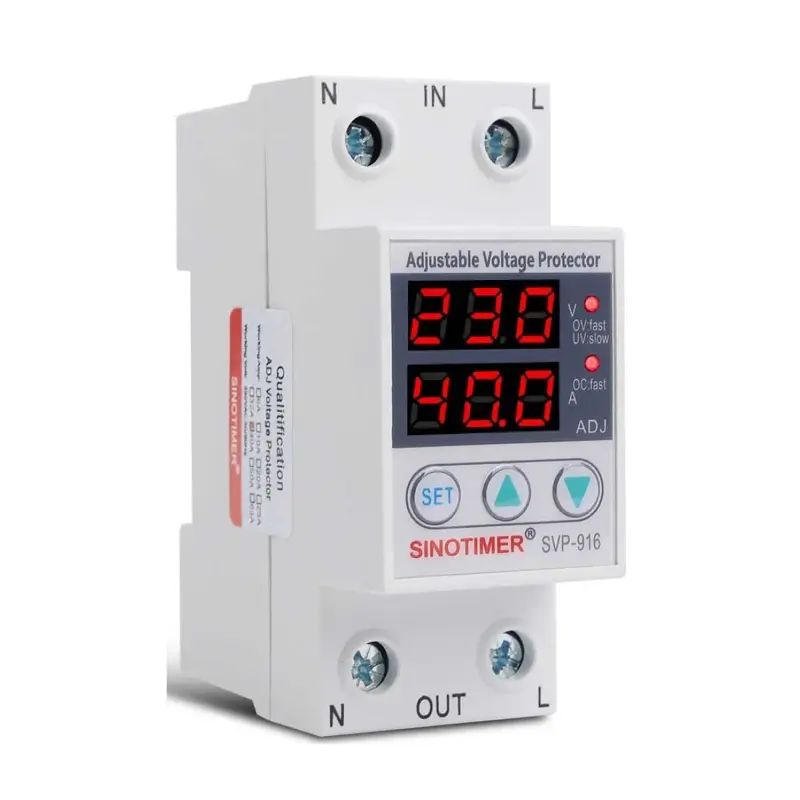

Napäťová a prúdová ochrana Sinotimer SVP-916 40A na DIN lištu

Hlavné funkcie:

• Ochrana pred prepätím a podpätím: Modul chrání pripojené spotrebiče pred nebezpečnými stavmi ako je prepätie a podpätie alebo nadmerný odber prúdu.
• Bezpečnosť motorov čerpadiel: Ideálne pre situácie, keď motor po pripojení napätia nezačne pracovať kvôli mechanickým odporom alebo poruche štartovacieho kondenzátora.
• Automatické vypnutie a zapnutie: Pri prekročení maximálneho prúdu modul automaticky vypne napájanie a po krátkej prestávke ho opäť zapne, čo chráni zariadenie pred poškodením.
• Ochrana proti skratu: V prípade skratov na výstupe modul okamžite vypne napájanie, čím zabezpečuje bezpečnosť vašich zariadení.
• Vnútorná inštalácia: Navrhnutý pre montáž do inštalačných skríň, čo umožňuje jeho jednoduché a estetické zapojenie do vašich elektrických systémov.
• Splňuje prísne normy: Modul spĺňa normy LVD, EN61558, EN60695, EMC a ďalšie, čo zaručuje jeho vysokú kvalitu a bezpečnosť.

Technické Špecifikácie:

• Model: SVP-916
• Prevádzkové Napätie: 230VAC / 50Hz
• Maximálny Prúd: 40A
• Typ Pripojenia: Jednofázové
• Nastavenie Ochrany Pred Preťažením: 220–299VAC
• Nastavenie Ochrany Pred Podťažením: 219–150VAC
• Nastavenie Opätovného Pripojenia: 151–220VAC
• Zdržanie Aktivácie Ochrany Pred Napätím: 0,1–10s (štandardne 0,1s)
• Nastavenie Prúdovej Regulácie: 1–40A
• Zdržanie Aktivácie Ochrany Pred Prúdom: 0,1–512s (štandardne 5s)
• Opätovné Zapnutie po Aktivácii Ochrany Pred Prúdom: 2–512s (štandardne 2s)
• Doba Zdržania Zapnutia: 2–255s (štandardne 2s)
• Vlastná Spotreba: max. 2W
• Rozmery: 81×36×60mm (prispôsobenie pre 2 pozície v rozvádzacích skrinkách)

Nastavenie:

1. Podržte tlačidlo SET, kým sa na displeji nezobrazí režim nastavenia Pxx.
2. Opakovaným stlačením tlačidla SET vyberte požadovaný režim P01-P13.
3. Pomocou tlačidiel ^ a v nastavte parametre v jednotlivých režimoch.
4. Na ukončenie nastavenia počkajte približne 5 sekúnd, alebo stlačte tlačidlo SET viackrát pre návrat do základného zobrazenia.

Upozornenie: Obvod je potrebné doplniť vhodným ističom na ochranu proti skratom.
