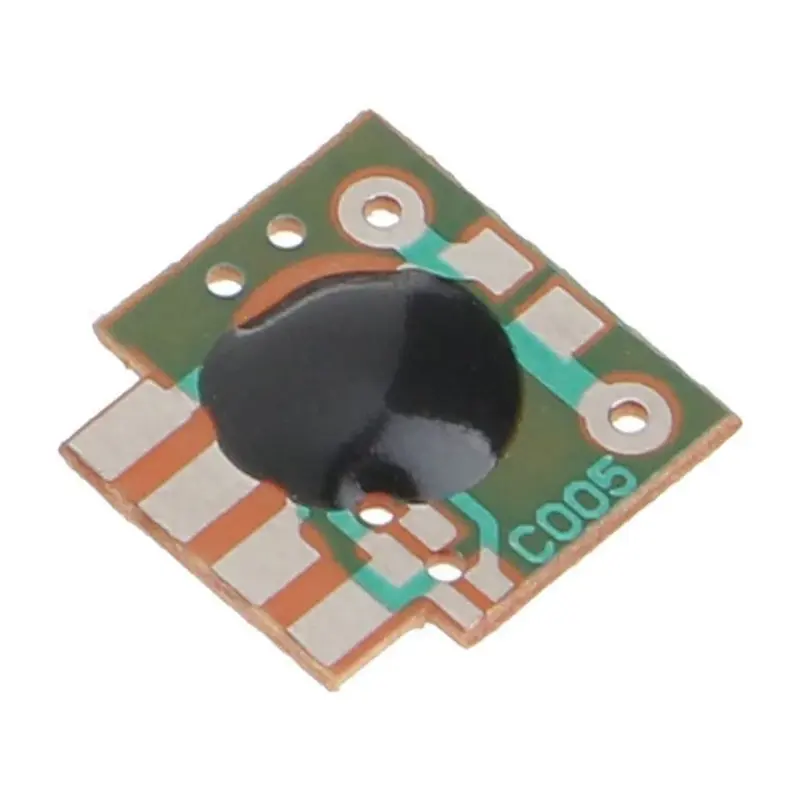

Miniatúrny časový spínač 2s-2h, 2-5VDC

Hlavné funkcie:

• Aktivácia časovača: Po stlačení vypínača alebo tlačidla SW1 sa pomocou zostupnej hrany impulzu spustí časovač, ktorý udržuje výstup OUT v aktívnom stave (nízka úroveň = LED svieti).
• Automatické vypnutie: Po uplynutí nastaveného času sa časový spínač vráti do výchozej polohy a výstup OUT sa stáva neaktívnym.
• Neprerušené odpočítavanie: Počas zopnutia je ďalší spúšťací signál neaktívny, čo znamená, že sa odpočítavanie času neresetuje.
• Rozšíriteľný čas: Pomocou prepojok P1 a P2 je možné nastavené časy predĺžiť o 8× (P1) alebo 64× (P2), čím sa výsledná doba zopnutia môže predĺžiť až na niekoľko dní.

Špecifikácie:

• Napájacie Napätie: 2–5V DC
• Rozsah času zopnutia: 2 sekundy až 2 hodiny v základnom zapojení
• Nastaviteľný čas: Zmena času zopnutia zmenou odporu R3 (pozri tabuľku) odpory nie sú súčasť balenia
• Klidový odber: <1µA
• Odber modulu v aktívnom stave: <120µA
• Zatížiteľnosť výstupu: Odporová záťaž 30mA
• Rozmery: 12×12 mm

Poznámka:

Tento modul nie je samostatne funkčný celok a vyžaduje odbornú montáž. Pre správnu funkciu odporúčame konzultovať inštalačné pokyny alebo kontaktovať odborníka na elektroinštalácie.

ES343
