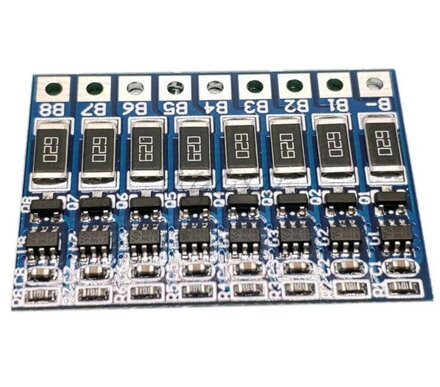

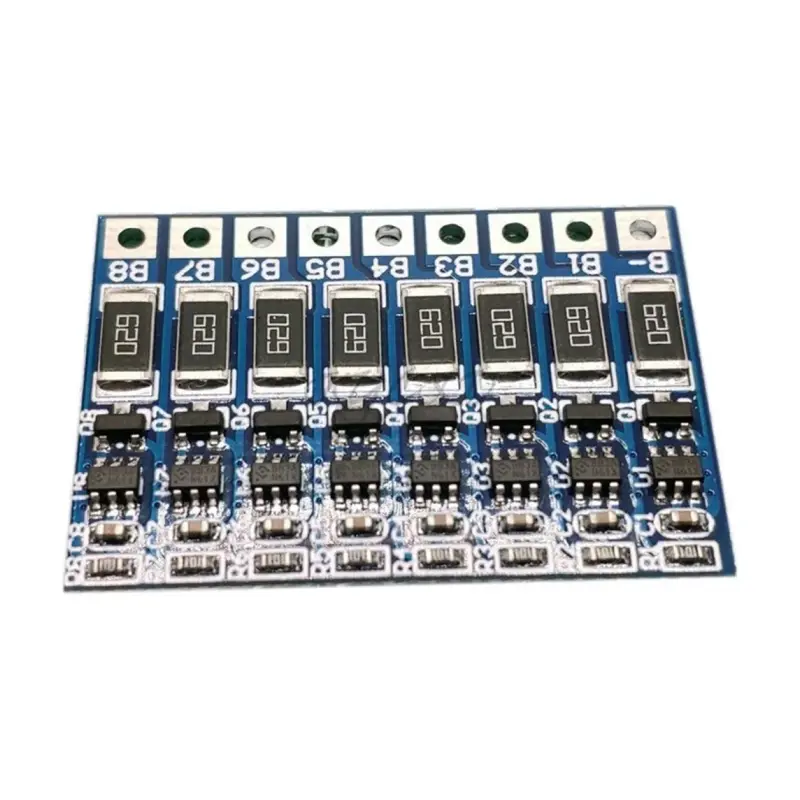

Balancér pre 8 Li-Ion článkov 18650

Balančný modul pre Li-Ion batérie slúži na vyrovnávanie napätia medzi jednotlivými článkami v batériovom packu. Počas nabíjania sa môže stať, že niektoré články dosiahnu maximálne napätie skôr ako ostatné. Balancér preto automaticky začne odvádzať energiu z plne nabitých článkov, aby sa mohli bezpečne dobíjať aj zostávajúce články.

Pri dosiahnutí napätia 4,2 V na konkrétnom článku sa aktivuje vybíjací obvod s prúdom približne 66 mA. Tým sa znižuje rozdiel napätí medzi článkami a zvyšuje bezpečnosť, kapacita aj životnosť celej batériovej zostavy.

Modul je kompatibilný s Li-Ion článkami a podporuje zapojenia od 2S až po 8S, čo z neho robí univerzálne riešenie pre množstvo aplikácií vrátane elektrobicyklov, akumulátorových zdrojov, robotiky či vlastných elektronických projektov.

• Balancovanie Li-Ion článkov počas nabíjania

• Vyrovnávanie napätia jednotlivých článkov

• Aktivácia pri napätí 4,2 V na článku

• Balančný vybíjací prúd 66 mA

• Podpora batériových zostáv 2S až 8S

• Predlžuje životnosť akumulátorov

• Pomáha dosiahnuť plnú kapacitu batériového packu

• Jednoduché zapojenie

• Vhodné pre vlastné batériové zostavy a projekty

Špecifikácie:

• Typ produktu: balancér pre Li-Ion články

• Typ batérií: Li-Ion

• Napätie balancovania: 4,2 V na článok

• Balančný prúd: 66 mA

• Počet podporovaných článkov: 2S až 8S

• Funkcia: pasívne vybíjacie balancovanie článkov počas nabíjania

• Pripojenie: B-, B1+, B2+, B3+, B4+, B5+, B6+, B7+, B8+

Špecifikácie zapojenia pre 8S:

• B8+: kladný pól batérie

• B7+: prepoj medzi článkom 7 a 8

• B6+: prepoj medzi článkom 6 a 7

• B5+: prepoj medzi článkom 5 a 6

• B4+: prepoj medzi článkom 4 a 5

• B3+: prepoj medzi článkom 3 a 4

• B2+: prepoj medzi článkom 2 a 3

• B1+: prepoj medzi článkom 1 a 2

• B-: záporný pól batérie
