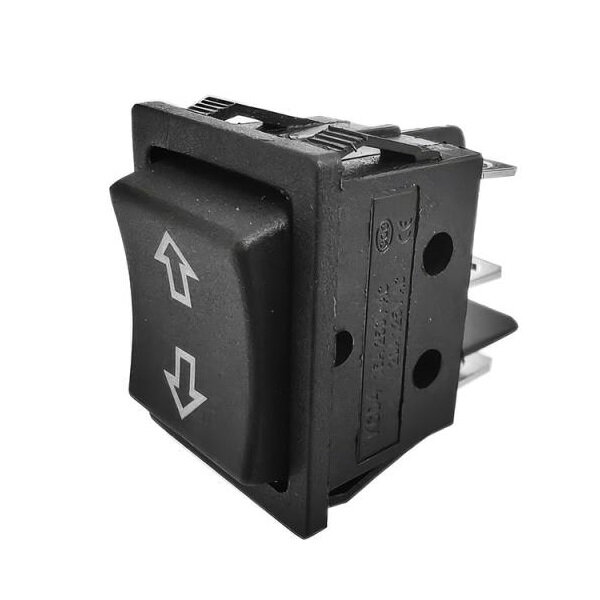

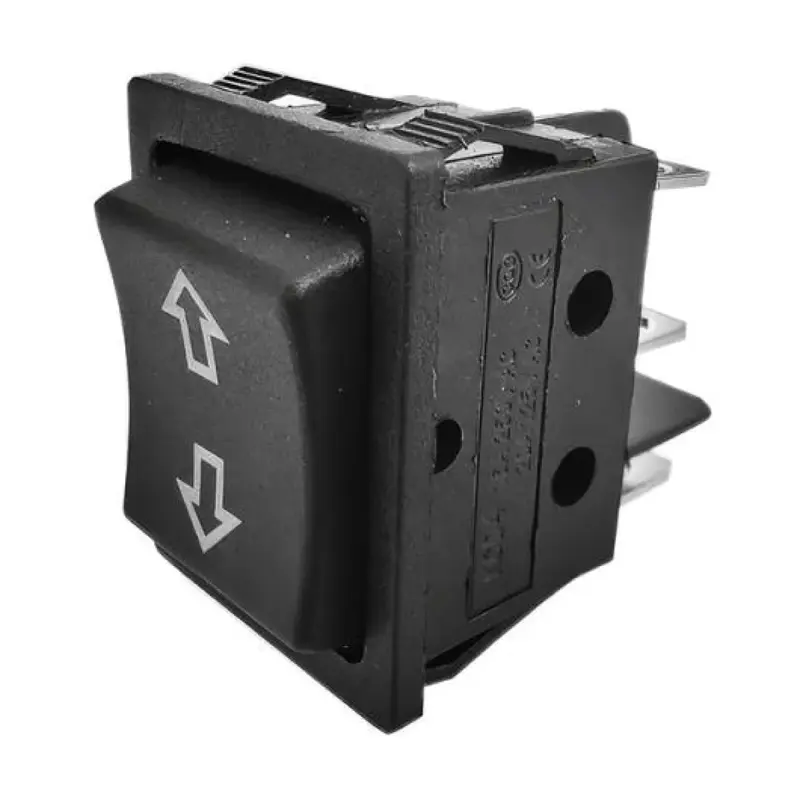

Kolískový prepínač KCD4 3pol/6pin (ON)-OFF-(ON) 250V/16A čierny

Kolískový spínač KCD4 je praktický momentový prepínač s funkciou (ON)-OFF-(ON), teda po uvoľnení sa z oboch krajných polôh automaticky vracia do stredovej polohy OFF. Vďaka tomu je vhodný na krátkodobé impulzné ovládanie zariadení, napríklad smerom hore/dole.

Spínač nachádza využitie v širokej škále elektrických a elektronických zariadení, v domácnosti aj v priemyselných aplikáciách. Vhodný je pre ovládacie panely, zariadenia AGD, motorické mechanizmy a rôzne hobby projekty.

Model KCD4 ponúka 2 nezávislé obvody a celkovo 6 vývodov, takže umožňuje prepínať dve samostatné vetvy súčasne. Vývody sú určené na priame spájkovanie vodičov alebo na nasunutie plochých elektrických konektorov 6,3 mm.

Spínač je dimenzovaný na 16 A / 250 V. Pevné plastové telo chráni vnútorné kontakty pred bežným mechanickým poškodením a prispieva k spoľahlivej prevádzke.

Čierna kolíska je vybavená symbolmi šípok, ktoré vizuálne označujú dva smery ovládania. To je praktické napríklad pri ovládaní pohybu mechanizmov, zdvíhania, posuvu alebo smeru.

Vlastnosti:

• Typ produktu: kolískový momentový spínač

• Model: KCD4

• Funkcia kontaktov: (ON)-OFF-(ON)

• Typ ovládania: momentové, návrat do stredovej polohy

• Počet nezávislých obvodov: 2

• Počet vývodov: 6

• Typ vývodov: na spájkovanie alebo konektor 6,3 mm

• Menovitý prúd / napätie: 16 A / 250 V

• Farba kolísky: čierna

• Symbol na kolíske: šípky

Špecifikácie:

• Typ spínača: KCD4

• Funkcia: (ON)-OFF-(ON)

• Počet obvodov: 2

• Počet vývodov: 6

• Montážny otvor: 27 x 21 mm

• Rozmer konektorov: 6,3 mm

• Montážna hĺbka: 25mm

• Maximálne zaťaženie: 16 A / 250 V

• Farba: čierna

• Označenie: šípky

Ideálne pre:

• ovládacie panely

• elektrické a elektronické zariadenia

• AGD spotrebiče

• priemyselné zariadenia

• motorické mechanizmy

• ovládanie pohybu hore/dole

• DIY a hobby projekty

• servisné a montážne aplikácie

Prečo zvoliť tento produkt:

• momentová funkcia (ON)-OFF-(ON)

• automatický návrat do stredovej polohy

• 2 nezávislé obvody

• 6 vývodov

• možnosť spájkovania alebo použitia konektorov 6,3 mm

• zaťaženie až 16 A / 250 V

• prehľadné označenie šípkami

• odolné plastové prevedenie

Bezpečnostné upozornenia:

• Pred montážou vždy odpojte zariadenie od napájania.

• Neprekračujte maximálne menovité hodnoty 16 A / 250 V.

• Pri práci so sieťovým napätím musí montáž vykonať osoba s príslušnou odbornou spôsobilosťou.

• Vývody a spoje riadne zaizolujte proti náhodnému dotyku a skratu.

• Nepoužívajte spínač, ak je mechanicky poškodený.

• Pred zapojením overte správne rozloženie kontaktov spínača.

Pokyny k prevádzke:

• Spínač namontujte do vhodného otvoru v paneli alebo kryte zariadenia.

• Vodiče pripojte spájkovaním alebo pomocou konektorov 6,3 mm.

• Pred pripojením napájania skontrolujte správnosť zapojenia všetkých 6 vývodov.

• Stlačením kolísky v jednom smere aktivujete jeden momentový kontakt.

• Stlačením v opačnom smere aktivujete druhý momentový kontakt.

• Po uvoľnení sa kolíska automaticky vráti do stredovej polohy OFF.
