IP krytie: čo znamená IP44, IP54, IP65, IP67 a IP68?
Označenie IP krytie nájdete na svietidlách, kamerách, elektrických krabiciach, zásuvkách, senzoroch, konektoroch, káblových spojkách aj ďalších elektrických zariadeniach. Hovorí, ako dobre kryt zariadenia chráni pred dotykom, pevnými predmetmi, prachom a vodou.
Často sa stretávame s otázkami: Je IP44 vhodné von? Je IP65 vodotesné? Aký je rozdiel medzi IP67 a IP68? A čo vlastne znamenajú dve číslice za písmenami IP?
V tomto článku si jednotlivé stupne krytia vysvetlíme jednoducho a hlavne prakticky – vrátane príkladov vodotesných káblových spojok, RJ45 spojok, hermetických krabíc, konektorov a káblových priechodiek.
Čo znamená označenie IP?

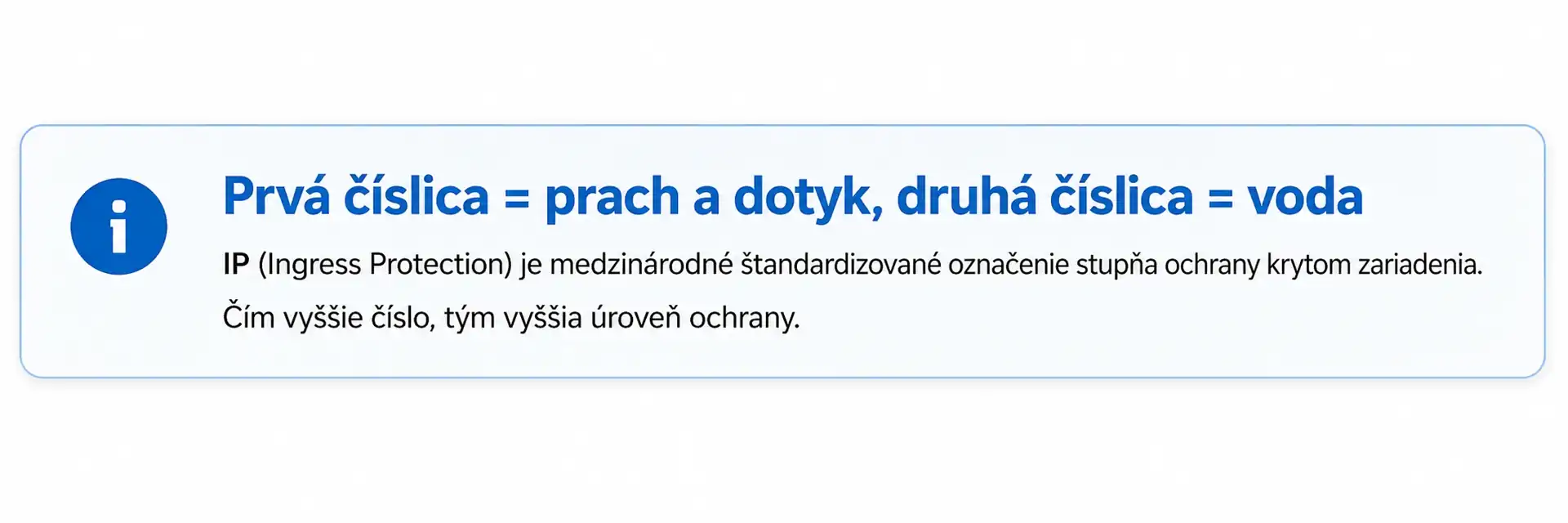

Skratka IP označuje stupeň ochrany krytom. Za písmenami IP sa najčastejšie nachádzajú dve číslice, napríklad:
Prvá číslica vyjadruje ochranu pred dotykom a vniknutím pevných predmetov alebo prachu.
Druhá číslica vyjadruje ochranu pred vodou.
Prvá číslica IP – ochrana pred dotykom a prachom

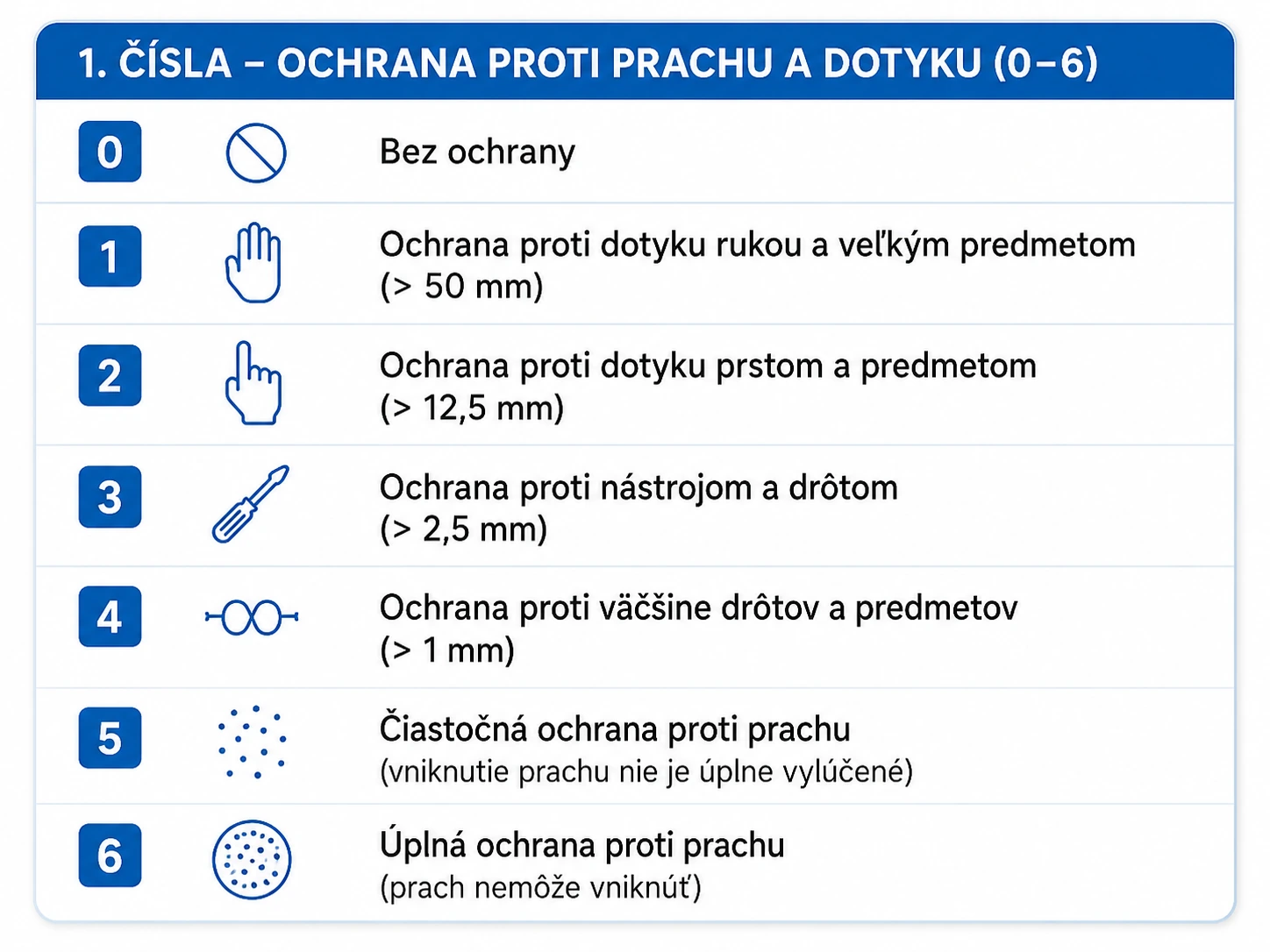

Prvá číslica môže mať hodnotu od 0 do 6. Čím je vyššia, tým lepšie kryt zabraňuje preniknutiu pevných predmetov a prachu.
| Stupeň | Ochrana |
|---|---|
| IP0X | Bez ochrany. |
| IP1X | Pred predmetmi väčšími približne ako 50 mm. |
| IP2X | Pred predmetmi väčšími ako približne 12,5 mm. |
| IP3X | Pred predmetmi väčšími ako približne 2,5 mm. |
| IP4X | Pred predmetmi väčšími ako približne 1 mm. |
| IP5X | Chránené proti prachu. |
| IP6X | Prachotesné prevedenie. |
Druhá číslica IP – ochrana proti vode
Druhá číslica označuje odolnosť krytu proti pôsobeniu vody. Rozdiel medzi IP44, IP65, IP67 a IP68 preto môže byť pri použití v exteriéri veľmi podstatný.

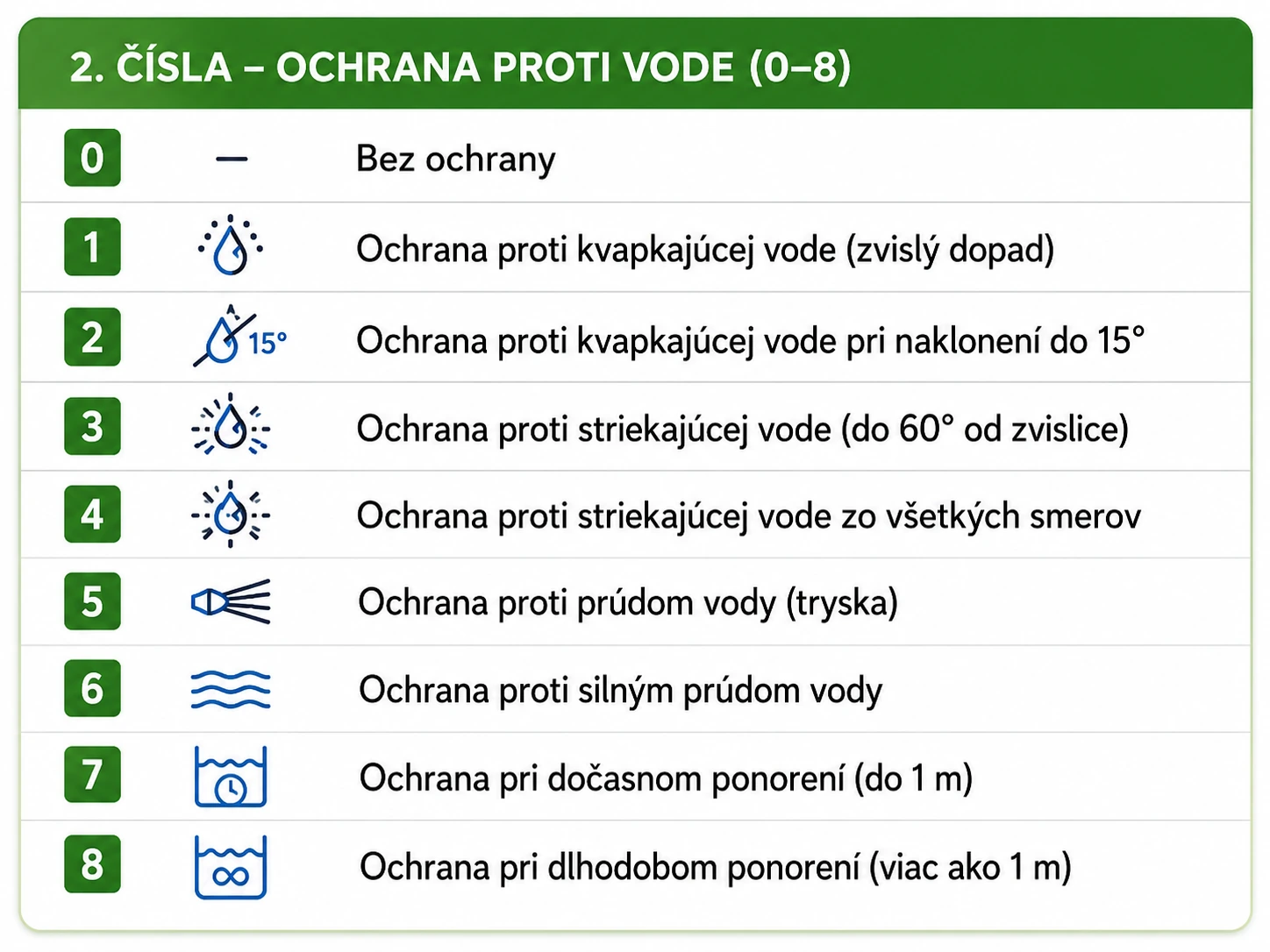

| Stupeň | Ochrana proti vode |
|---|---|
| IPX0 | Bez ochrany. |
| IPX1 | Zvislo kvapkajúca voda. |
| IPX2 | Kvapkajúca voda pri naklonení krytu. |
| IPX3 | Striekajúca voda. |
| IPX4 | Striekajúca voda zo všetkých smerov. |
| IPX5 | Prúdy vody. |
| IPX6 | Silné prúdy vody. |
| IPX7 | Dočasné ponorenie za stanovených podmienok. |
| IPX8 | Ponorenie za podmienok stanovených výrobcom. |

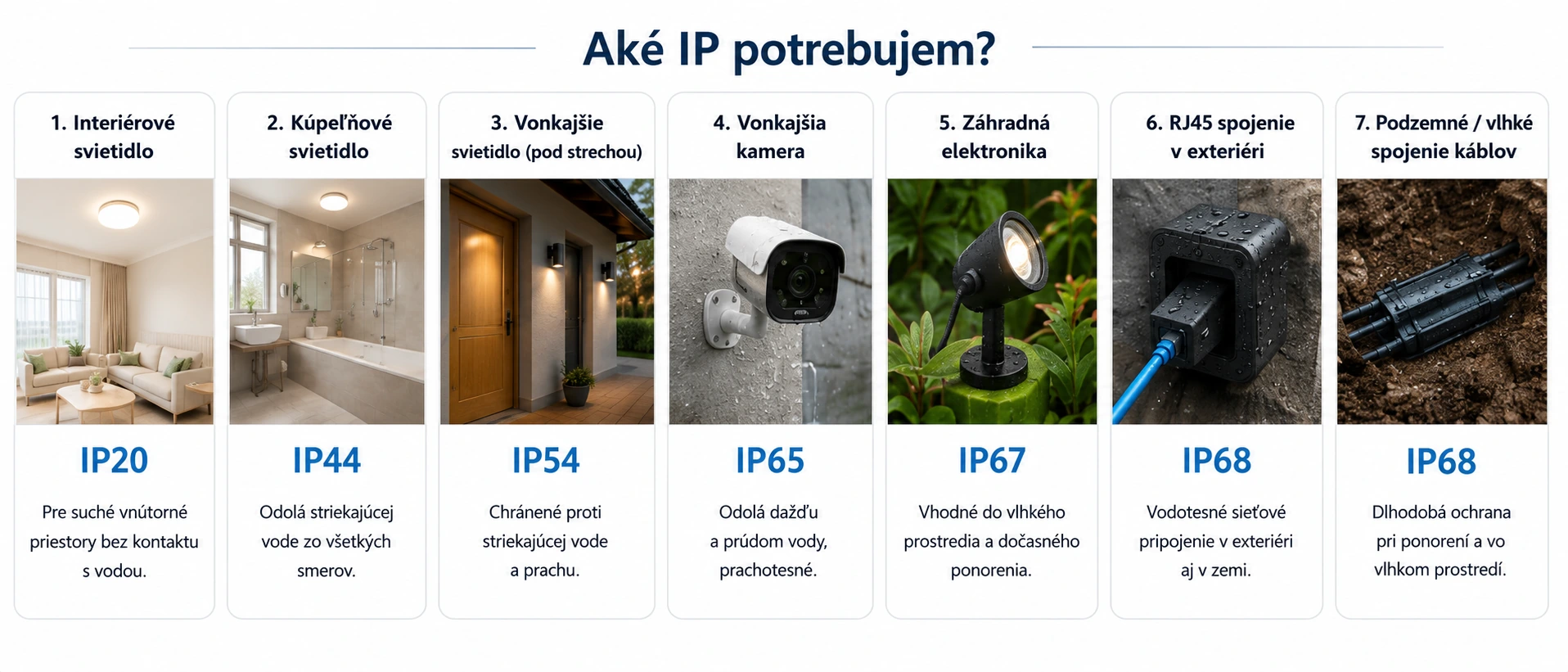

Aké IP krytie potrebujem?
Vyššie číslo nemusí automaticky znamenať, že daný výrobok je pre každé použitie lepší. Dôležité je vybrať krytie podľa prostredia, v ktorom bude zariadenie namontované.
| Príklad použitia | Typické krytie |
|---|---|
| Elektronika v suchom interiéri | IP20 môže postačovať podľa použitia |
| Chránený vonkajší priestor | IP44 a vyššie podľa podmienok |
| Vonkajšie zariadenie vystavené dažďu a prachu | IP54 / IP65 |
| Vonkajšia kamera alebo dátový spoj | IP66 / IP67 |
| Spoje káblov vo veľmi vlhkom prostredí alebo v zemi | IP68 pri výrobku určenom na dané použitie |

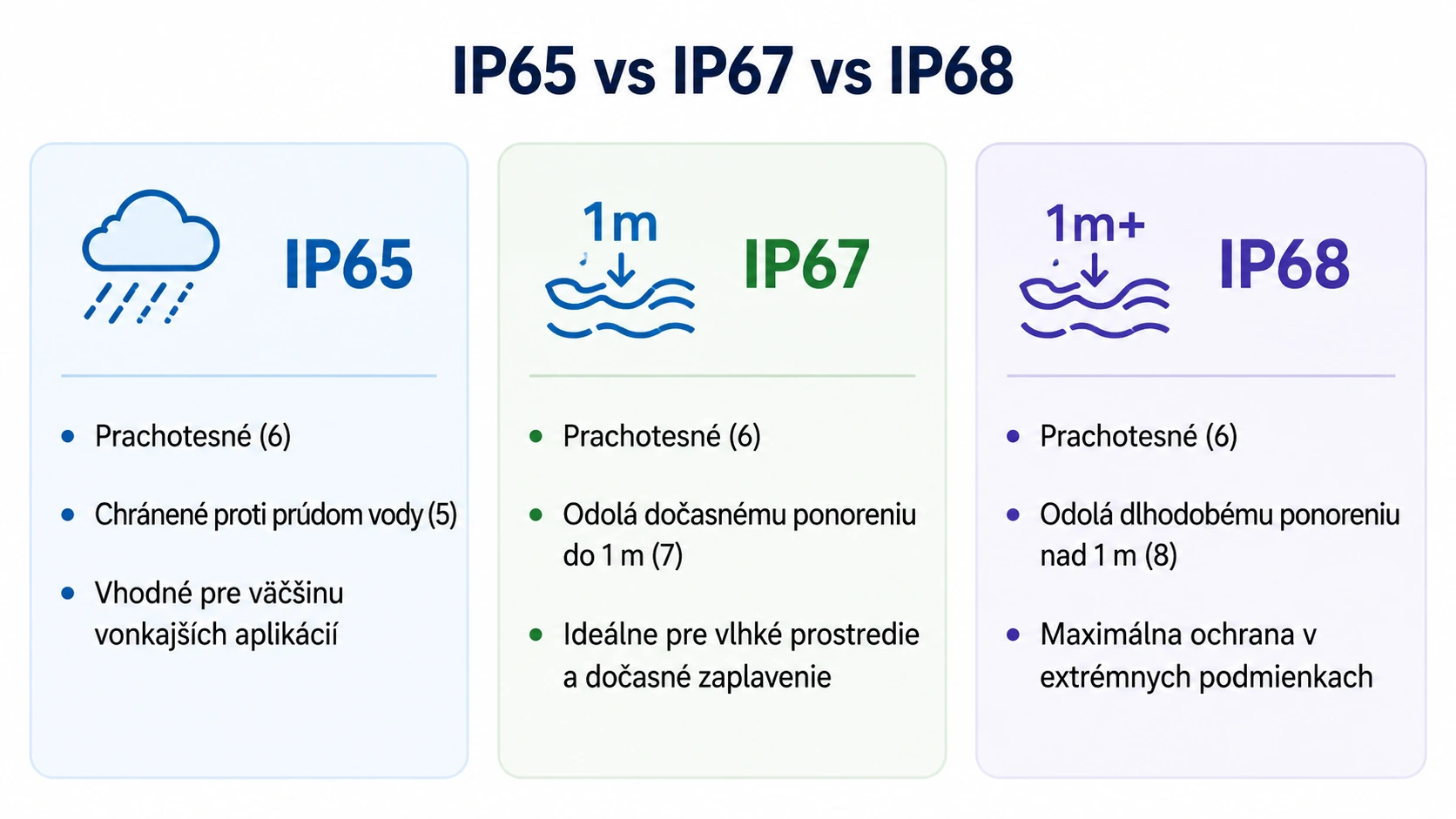

IP65 vs. IP67 vs. IP68 – aký je rozdiel?
IP65 znamená prachotesný kryt a ochranu proti prúdom vody. Je vhodný pre množstvo vonkajších aplikácií, ale nie je určený na ponáranie do vody.
IP67 pridáva ochranu pri dočasnom ponorení za definovaných podmienok. Takéto krytie používajú napríklad naše vodotesné RJ45 spojky Cat.6 IP67 a RJ45 spojky Cat.5e IP67.
IP68 sa používa pri zariadeniach a súčiastkach určených na veľmi náročné vlhké prostredie alebo ponorenie podľa podmienok výrobcu. Nájdete ho napríklad pri vodotesných káblových spojkách, gélových krabiciach IP68, hermetických boxoch IP68 alebo vodotesných priemyselných konektoroch IP68.
Vodotesné RJ45 spojky do exteriéru
Ak potrebujete spojiť dva ethernetové káble napríklad pri vonkajšej IP kamere, prístupovom bode alebo inom sieťovom zariadení, obyčajná RJ45 spojka nie je vhodná na miesto vystavené vlhkosti.
Pre takéto použitie máme hermetické RJ45 spojky s krytím IP67:
Obe sú určené na hermetické spojenie dvoch RJ45 patch káblov. Pri výbere treba okrem IP krytia skontrolovať aj kategóriu dátového vedenia.
→ Pozrieť RJ spojky a prepojky
Vodotesné IP68 spojky pre elektrické a CYKY káble
Pri elektrických rozvodoch v záhrade, pri zavlažovaní, osvetlení alebo inom vedení v náročnom prostredí sa používajú hermetické káblové spojky IP68.
Príkladom je vodotesná spojka kábla do 3×4 mm², IP68, max. 450 V. Je určená pre vodiče s prierezom približne 0,5 až 4 mm².
Ak potrebujete odbočiť vedenie do troch smerov, vhodná môže byť vodotesná T-spojka 3×4 mm² IP68, max. 450 V.
Gélové krabice IP68 pre spoje vodičov
Ďalšou možnosťou ochrany elektrického spoja pred vodou a vlhkosťou sú gélové spojovacie krabice IP68. Gél obklopí elektrický spoj a chráni ho pred pôsobením okolitého prostredia.
Vhodné sú napríklad pri záhradnej elektroinštalácii, vonkajšom osvetlení alebo na miestach s vysokou vlhkosťou.
PASCAL6 je univerzálny gélový box vhodný pre elektrické, signálne, telefónne alebo anténne káble a je určený aj do prostredia s vysokou vlhkosťou či do podzemných inštalácií.
Hermetický box MUFA-2 IP68
Ak potrebujete chrániť celý elektrický spoj v uzavretom boxe, vhodným riešením je hermetický box MUFA-2 IP68.
Je určený pre povrchové aj zemné inštalácie a používa dve PG11 vývodky. Vhodný je pre káble s vonkajším priemerom približne 4 až 9 mm a elektrické inštalácie do 230 V.
Vodotesné priemyselné konektory IP68
Niekedy potrebujete spoj, ktorý má byť nielen vodotesný, ale aj rozoberateľný. Na to sú vhodné priemyselné konektory IP68.
Príkladom je zdierka na kábel SP1311/S2-I, 2-pin IP68.
V ponuke sú aj ďalšie 2-pinové a 3-pinové varianty, panelové zdierky a kompatibilné konektory.
Káblová priechodka IP68 – dôležitý detail celého krytu
Aj kvalitná vodotesná krabica môže stratiť svoje vlastnosti, ak kábel vstupuje cez nesprávne utesnený otvor. Preto sa používajú káblové priechodky.
Pre káble s priemerom 5 až 10 mm môžete použiť napríklad káblovú priechodku PG11 IP68.
Priechodka kábel mechanicky upevní a zároveň utesní miesto, kde vstupuje do rozvádzača, krabice alebo iného krytu.
IP68 nie je iba jedna súčiastka – rozhoduje celý spoj
Pri elektroinštalácii nestačí, aby mala označenie IP68 iba jedna časť systému. Výslednú ochranu ovplyvňuje celá zostava:
- krabica alebo spojka,
- tesnenia,
- káblové priechodky,
- vonkajší priemer kábla,
- správne dotiahnutie závitov,
- spôsob montáže.
Ak napríklad použijete PG11 priechodku IP68, ale vložíte do nej kábel mimo povoleného rozsahu priemerov, výsledná tesnosť už nemusí zodpovedať deklarovanému krytiu.
Je IP44 vhodné do exteriéru?
IP44 chráni pred pevnými predmetmi väčšími ako približne 1 mm a pred striekajúcou vodou. Môže byť vhodné napríklad pre niektoré chránené vonkajšie priestory, ale neznamená to automaticky, že každý výrobok IP44 možno namontovať kdekoľvek na priamy dážď.
Rozhoduje konkrétne miesto montáže, orientácia výrobku, pokyny výrobcu a podmienky, ktorým bude zariadenie vystavené.
Je IP65 vodotesné?
V bežnej reči sa o IP65 často hovorí ako o „vodotesnom“ zariadení, presnejšie však ide o ochranu proti prúdom vody.
Zariadenie IP65 preto môže byť vhodné do mnohých vonkajších podmienok, ale IP65 nie je krytie určené na ponorenie do vody. Na ponorenie sú určené vyššie stupne, napríklad IP67 alebo IP68, vždy podľa podmienok výrobcu.

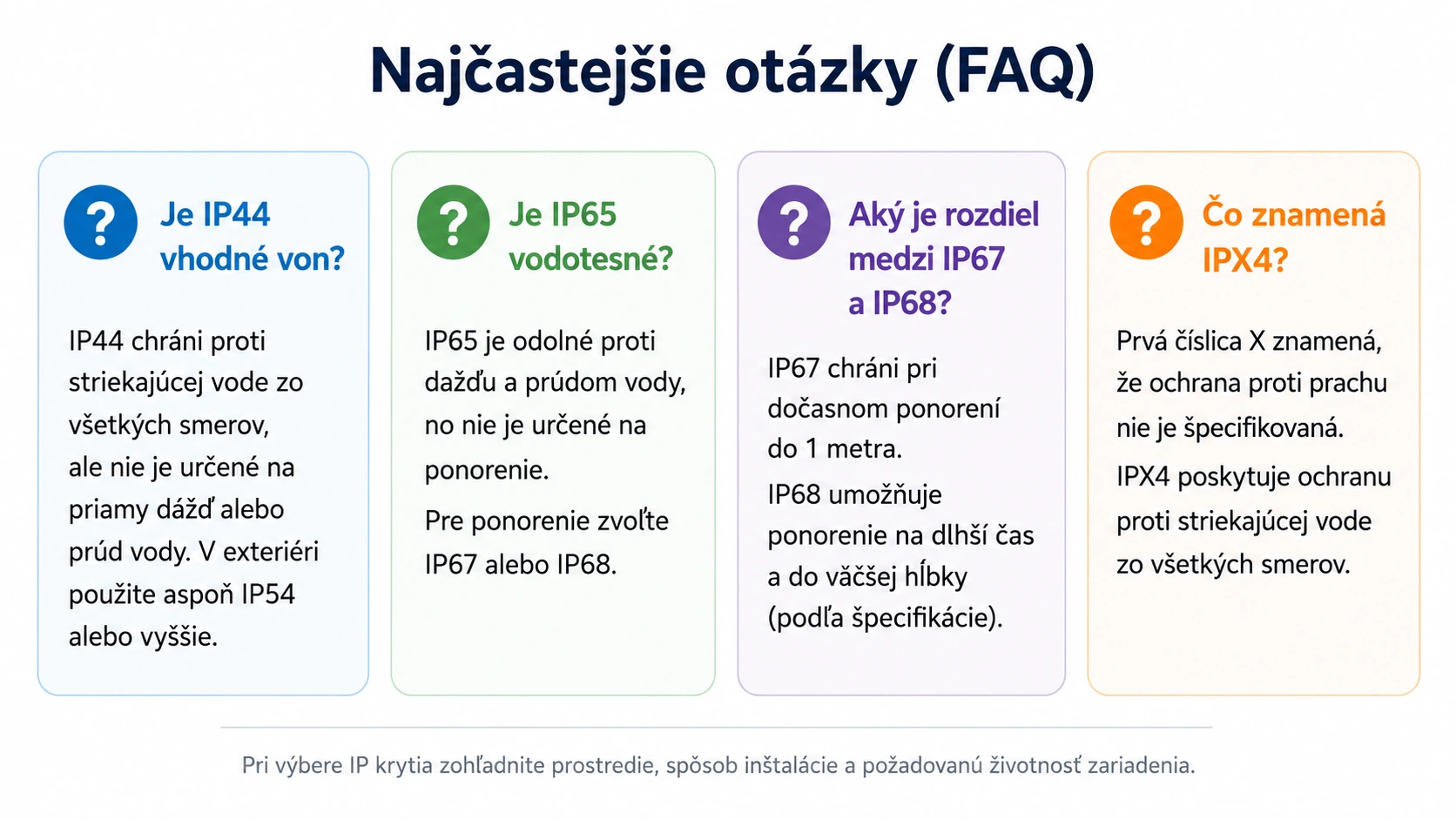

Najčastejšie otázky – FAQ
Čo znamená IP65?
Prvá číslica 6 znamená prachotesný kryt. Druhá číslica 5 znamená ochranu proti prúdom vody.
Aký je rozdiel medzi IP65 a IP67?
IP65 je chránené proti prúdom vody. IP67 navyše zahŕňa ochranu pri dočasnom ponorení za stanovených podmienok.
Aký je rozdiel medzi IP67 a IP68?
IP67 sa vzťahuje na dočasné ponorenie za definovaných podmienok. Pri IP68 výrobca určuje podmienky ponorenia pre konkrétny výrobok.
Je IP68 úplne vodotesné?
IP68 poskytuje veľmi vysokú ochranu pred vodou, ale vždy treba dodržať podmienky stanovené výrobcom.
Čo znamená IPX4 alebo IPX7?
Písmeno X znamená, že daná číslica nebola v označení špecifikovaná. Pri IPX4 teda sledujeme najmä ochranu proti vode – číslica 4.
Môžem použiť IP44 vonku?
V niektorých chránených vonkajších aplikáciách áno. Záleží však na konkrétnom výrobku a mieste montáže.
Aké IP krytie má mať spoj RJ45 vonku?
Ak je spoj vystavený poveternostným podmienkam, použite hermetickú spojku určenú do exteriéru. V ponuke máme napríklad RJ45 Cat.6 IP67 a RJ45 Cat.5e IP67.
Aké IP krytie použiť na spoj CYKY kábla vonku?
Pre náročné vlhké prostredie možno použiť spojku IP68 určenú pre konkrétny priemer kábla a prierez vodičov.
Ako utesniť vstup kábla do rozvodnej krabice?
Používa sa vhodná káblová priechodka. Pre kábel 5 až 10 mm je napríklad dostupná priechodka PG11 IP68.
Ako urobiť vodotesný, ale rozoberateľný spoj?
Vhodné sú priemyselné konektory, napríklad SP1311/S2-I 2-pin IP68.
Čo použiť na elektrický spoj v zemi?
Podľa konkrétnej aplikácie možno použiť gélový box PASCAL6 IP68, hermetický MUFA-2 IP68 alebo vhodnú káblovú spojku IP68.
Potrebujete vodotesne spojiť kábel alebo konektor?
Podľa typu vedenia môžete použiť napríklad:
Zhrnutie
- prvá číslica IP označuje ochranu pred dotykom, predmetmi a prachom,
- druhá číslica IP označuje ochranu pred vodou,
- IP44 chráni proti predmetom nad približne 1 mm a striekajúcej vode,
- IP65 je prachotesné a chránené proti prúdom vody,
- IP67 pridáva ochranu pri dočasnom ponorení,
- IP68 umožňuje ponorenie za podmienok určených výrobcom,
- pri vodotesnom spoji rozhoduje nielen označenie IP, ale aj správne tesnenie, priemer kábla, priechodky a montáž.
