Prenos signálu cez krútenú dvojlinku

Pridané: 14.06.2011 08:49:00 Počet zobrazení: 4600

14 Jún 2011

V mnohých prípadoch potrebujeme pripojiť kamery na vzdialených miestach, takže je nevyhnutný prenos video signálov z kamier na dlhé vzdialenosti. Ak je vzdialenosť len pár metrov, môžeme sa pokúsiť použiť pár vodičov pre prenos signálov. Ale ak je vzdialenosť niekoľko desiatok až stoviek metrov, môže spôsobiť elektromagnetické rušenie skreslenie obrazu.

Prenos signálu cez krútenú dvojlinku

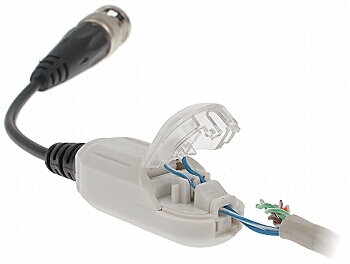

Najlepším riešením je v tomto prípade použiť transformátory (videoprevodníky)- zariadenia, ktoré umožňujú prenos signálov (napr. video, audio) cez krútenú dvojlinku (UTP kábel). Transformátor umožní  prenos  video / audio signálov pomocou krútenej dvojlinky na vzdialenosť až 400  metrov (pasívny prenos). Pasívne zariadenie, nevyžaduje žiadne napájanie. Aktívny prenos umožňuje prenášať signály aj na vzdialenosť 1500 m pre farebný signál. Transformátor prispôsobuje impedanciu koaxiálneho kábla 75 ohmov na impedanciu krútenej dvojlinky. Signál je prenášaný diferencovane, to znamená uspokojivé zníženie alebo dokonca až úplné odstránenie rušenia.



Obrázok nižšie ukazuje schému pripojenia videoprevodníkov

Spojenie kamery s TV pomocou videoprevodníkov






Nižšie si môžete prezrieť naše výsledky testov.

Pre testy sme použili štandardné kamery so horšou kvalitou obrazu. Pri vysoko kvalitných kamerách rozdiely medzi kvalitou obrazu neboli až  tak viditeľné.

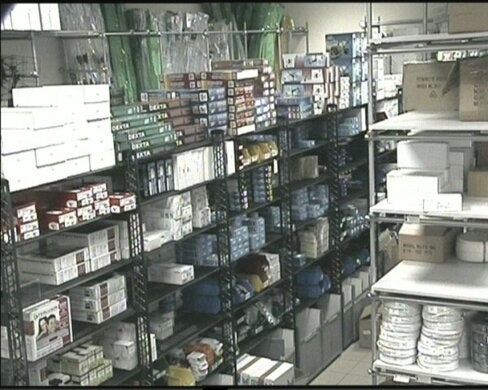

Prvý obrázok ukazuje obraz z kamery pripojenej priamo k monitoru.


Spojenie napriamo - bez videoprevodníkov





Druhý obrázok ukazuje obraz z kamery potom, čo bol video signál prenesený pomocou krútenej dvojlinky na vzdialenosť 200 metrov pomocou dvoch videoprevodníkov

Prenos pomocou videoprevodníkov





Tretí obrázok ukazuje obraz kamery po prenose signálu na vzdialenosť 400 metrov. Tam je vidieť mierne-prijateľné zníženie detailov obrazu.

Pasívny prenos videosignálu po 400m





Nasledujúce dva obrázky ukazujú obraz z kamery po prenose signálu na vzdialenosť 600 až 800 metrov. Môžete vidieť skreslenie obrazu. Po vzdialenosti 800 metrov je prenos obrazu čierno-biely.

Pasívny prenos po 600m

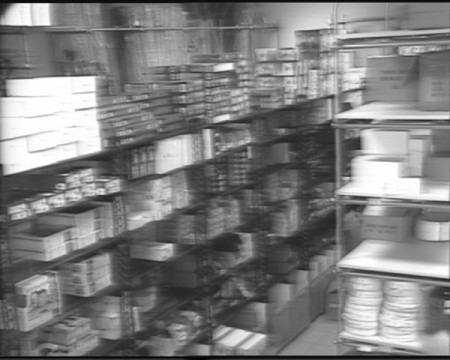

Pasívny prenos po 800m





Pri aktívnom prenose video signálu môžu byť vzdialenosti dlhšie. Ak budeme používať krútenú dvojlinku a aktívny prijímač so zosilnením signálu (napr.: ATR-1), môže byť kvalitný video signál posielaný na vzdialenosť cez 1000 metrov. Pri vzdialenosti 1,1 km je vidieť mierne skreslenie, ale obraz je stále prijateľný. Na vzdialenosť 1300 m je skreslenie obrazu už viditeľné. Nasledujúce obrázky sú nižšie:

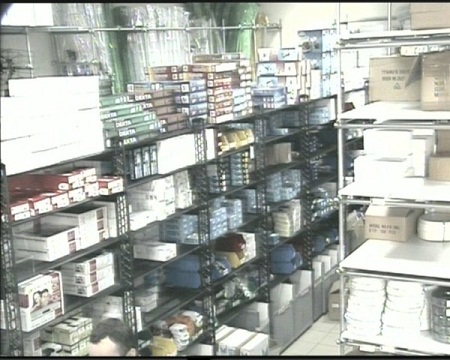

Aktívny prenos po 300m

 Prenos videosignálu - 300 metrov





Prenos videosignálu - 700 metrov

Prenos videosignálu - 700 metrov





Prenos videosignálu - 1100 metrov

Prenos videosignálu - 1100 metrov





Prenos videosignálu - 1300 metrov

Prenos videosignálu - 1300 metrov





Prenos videosignálu - 1500 metrov

Prenos videosignálu - 1500 metrov
