Výpočet zdroja pre LED pásiky
Kalkulačka zdroja pre LED pásik
Sprievodca vás prevedie výberom zdroja krok za krokom – od napätia a spotreby LED pásika až po vhodný typ zdroja.
Krok 1 zo 4 · Napätie pásika
Výpočet výkonu a prúdu zdroja
1. Aké napätie má váš LED pásik?
Napätie zdroja musí byť rovnaké ako napätie LED pásika.
12 V je veľmi častá voľba napríklad pre kuchynské linky, vitríny, police a kratšie interiérové inštalácie.
2. Zadajte príkon a dĺžku LED pásika
Potrebujeme spotrebu v W/m a celkovú dĺžku pásika, ktorú bude zdroj napájať.
Vypočítaná spotreba LED pásika
50 W
Výkonová rezerva zdroja

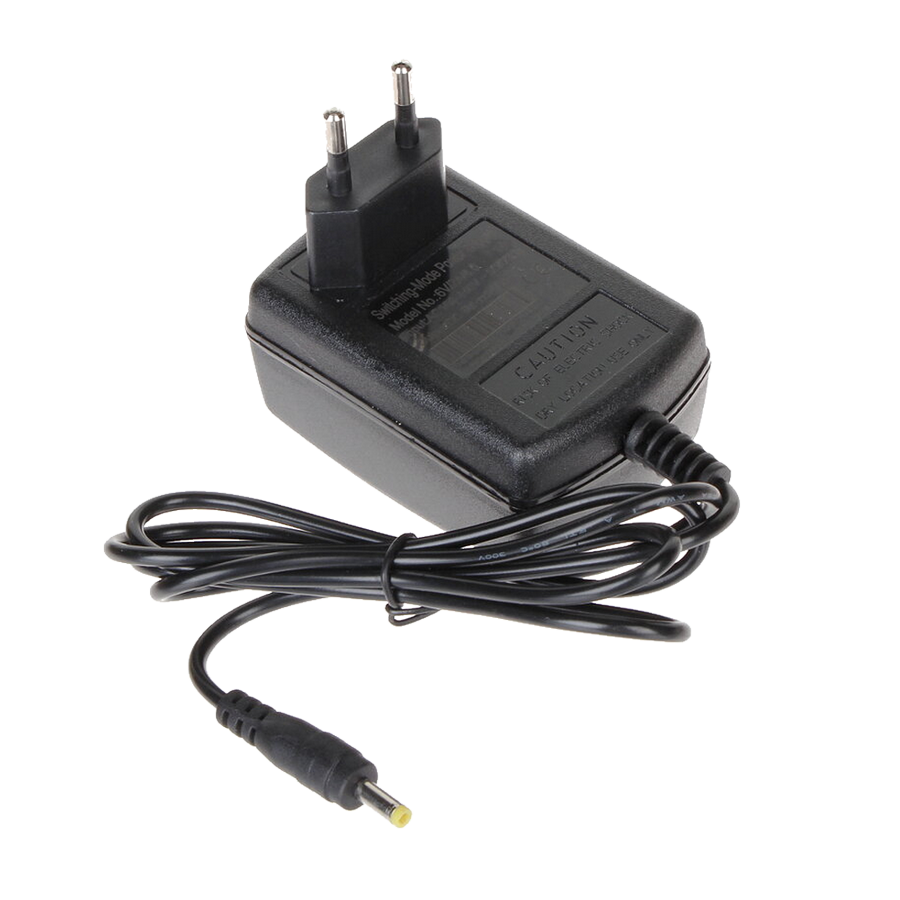

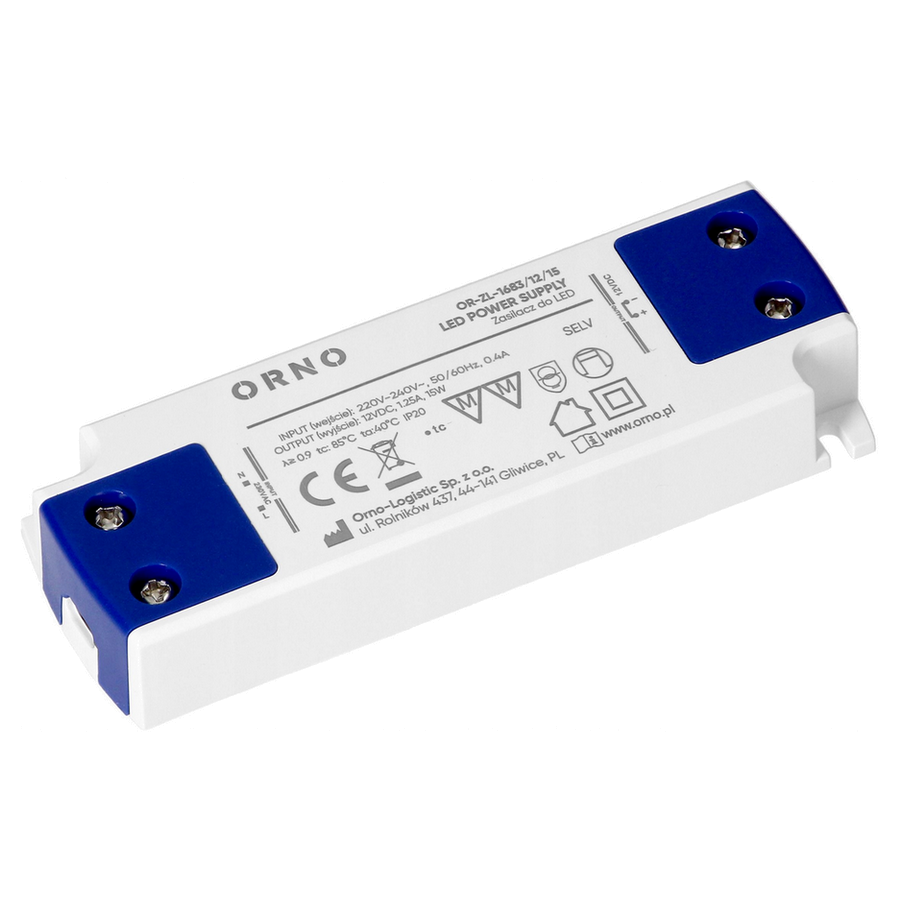

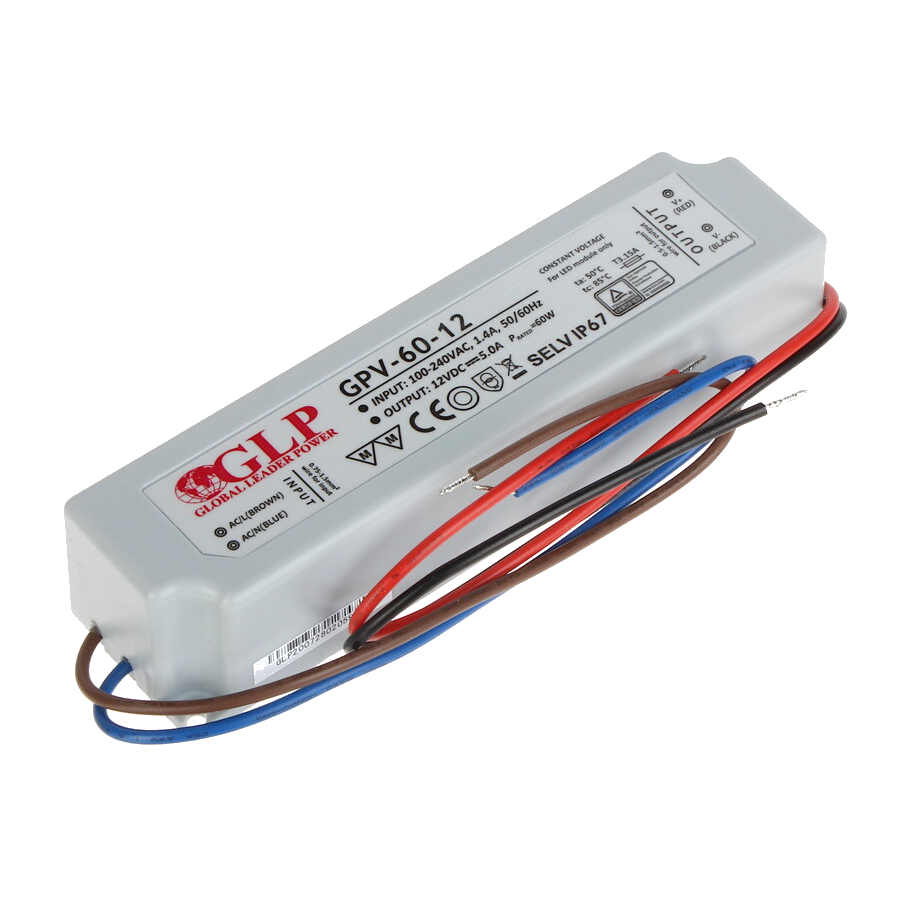

3. Kde a ako bude zdroj namontovaný?
Vyberte vyhotovenie zdroja podľa spôsobu montáže a prostredia.
4. Odporúčaný zdroj
Výsledok je orientačný a vychádza z údajov, ktoré ste zadali.
Odporúčanie
12 V / min. 60 W
Minimálny výstupný prúd zdroja
5,0 A
| Napätie pásika | 12 V |
| Spotreba samotného LED pásika | 50 W |
| Zvolená rezerva | 20 % |
| Minimálny výkon vrátane rezervy | 60 W |
| Odporúčaný najbližší vyšší výkon zdroja | 60 W |
| Odporúčaný typ zdroja | Montážny so svorkovnicou |
Môžem použiť výkonnejší zdroj?
Áno. Napríklad ak kalkulačka odporučí 12 V / 60 W, môžete pokojne použiť aj 12 V / 75 W alebo 12 V / 100 W zdroj. Dôležité je zachovať rovnaké napätie a aspoň potrebný prúd. Nesmiete však zmeniť napätie.
Áno. Napríklad ak kalkulačka odporučí 12 V / 60 W, môžete pokojne použiť aj 12 V / 75 W alebo 12 V / 100 W zdroj. Dôležité je zachovať rovnaké napätie a aspoň potrebný prúd. Nesmiete však zmeniť napätie.
Poznámka ku káblu: počet žíl kábla závisí od typu LED pásika. Potrebný prierez vodiča však závisí od prúdu, dĺžky vedenia a dovoleného úbytku napätia.
